HSB гидромолот трубопроводы — HITACHI ZX350LCK-5G

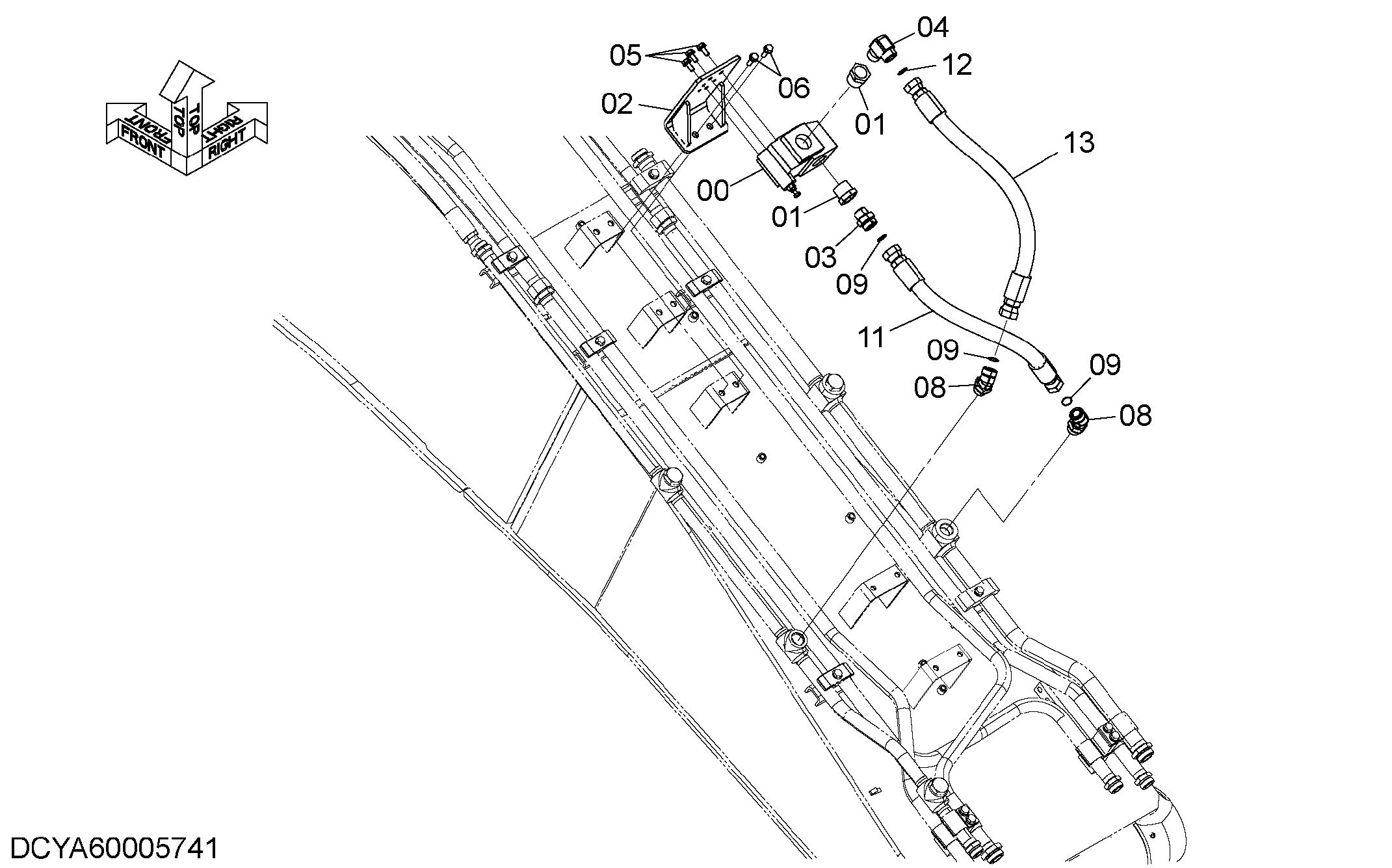

Заводская схема «HSB гидромолот трубопроводы» для HITACHI ZX350LCK-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | 94-1605 | Переходник | 2 |
| 02 | YA40003335 | Кронштейн | 1 |
| 03 | 4208659 | Адаптер | 1 |
| 04 | 4281216 | Угловой штуцер | 1 |
| 05 | J271025 | Болт с шайбой | 3 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271235 | Болт с шайбой | 2 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | A853288 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | 4286811 | Шланг | 1 |
| 11 | 4286808 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCK-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
