Пилотные гидролинии (8) — HITACHI ZX350LCH-5G

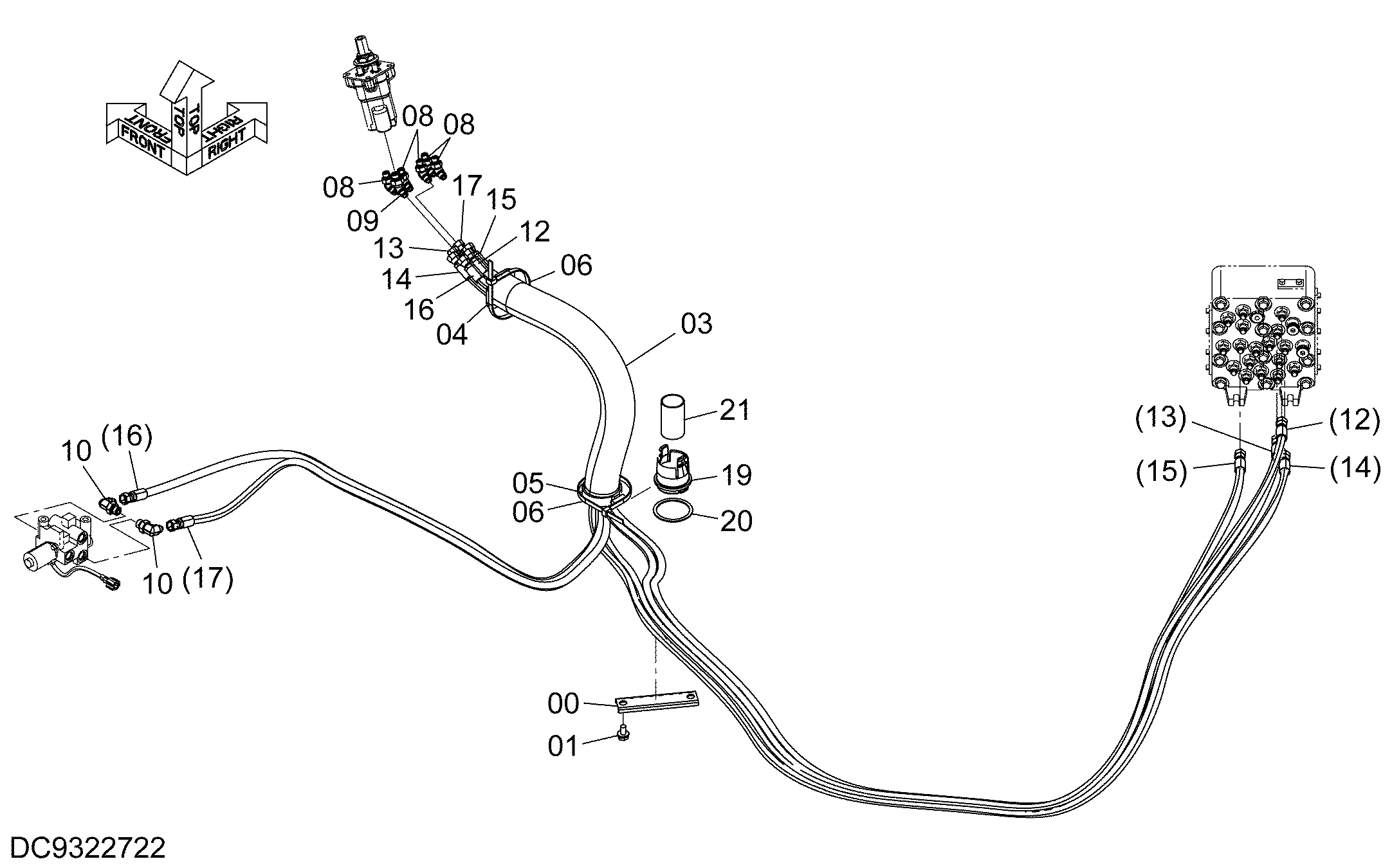

Заводская схема «Пилотные гидролинии (8)» для HITACHI ZX350LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342692 | Хомут шланга | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4629782 | Шланг | 1 |
| 04 | 3079728 | Втулка | 1 |
| 05 | 4351774 | Хомут шланга | 1 |
| 06 | 4121859 | Ленточный зажим | 2 |
| 08 | A852223 | Угловой штуцер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4724417 | Пластиковый шланг | 1 |
| 13 | YA00006955 | Пластиковый шланг | 1 |
| 14 | 4647403 | Пластиковый шланг | 1 |
| 15 | 4724423 | Пластиковый шланг | 1 |
| 16 | 4713021 | Пластиковый шланг | 1 |
| 17 | 4713022 | Пластиковый шланг | 1 |
| 19 | YA00000261 | Втулка | 1 |
| 20 | YA00000262 | Проставка | 1 |
| 21 | YA00000793 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
