Каталог запчастей HITACHI
Инструмент короб крышка — HITACHI ZX350LCH-5G

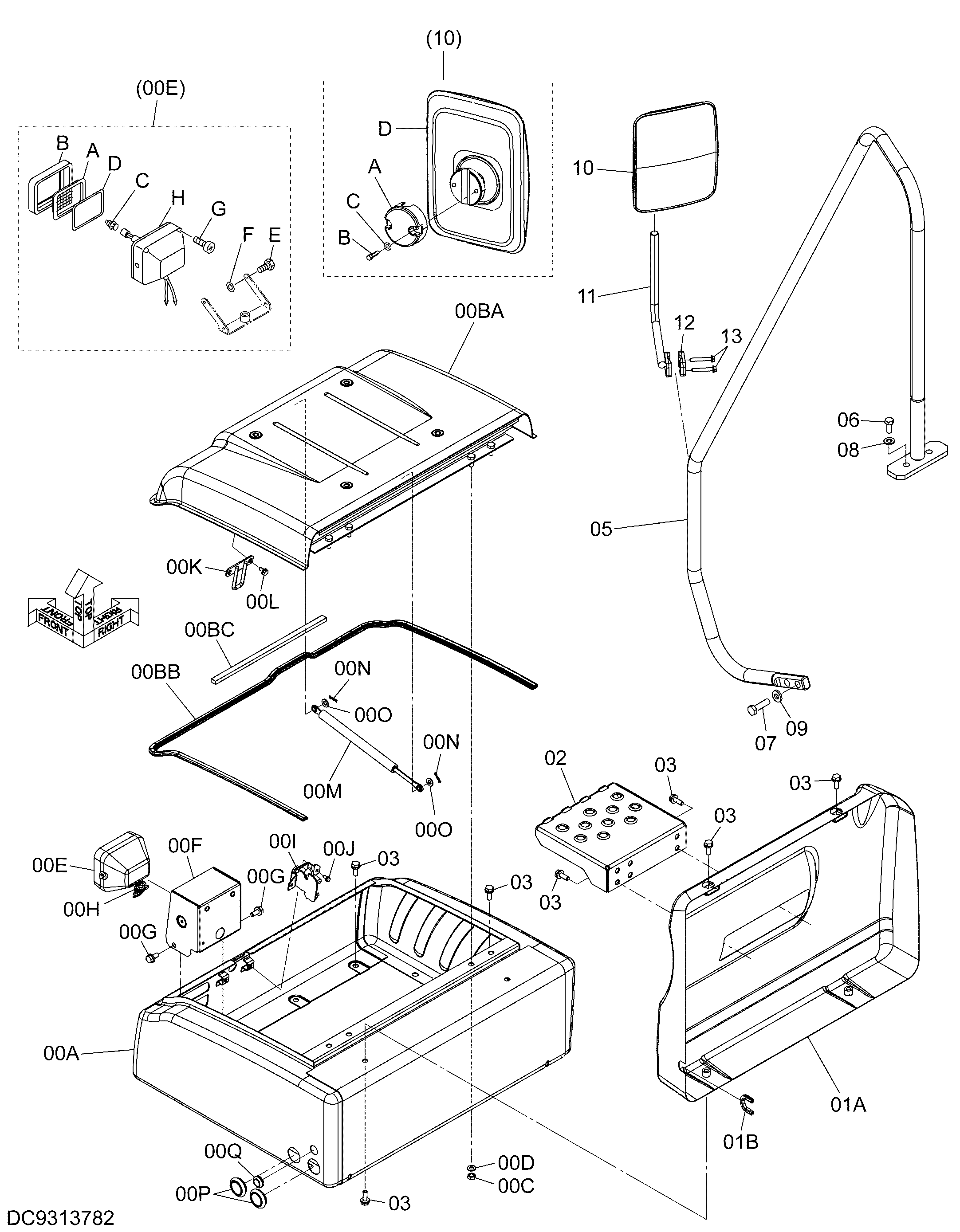

Заводская схема «Инструмент короб крышка» для HITACHI ZX350LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9313783 | Ящик для инструментов | 1 |
| 00A | 6027208 | Ящик для инструментов | 1 |
| 00B | 8100809 | Крышка | 1 |
| 00BA | 6023788 | Крышка | 1 |
| 00BB | 4639385 | Уплотнительная окантовка | 1 |
| 00BC | 4636527 | Резиновая прокладка | 1 |
| 00C | J950010 | Гайка | 4 |
| 00D | A590110 | Плоская шайба | 4 |
| 00E | 4274478 | Фара | 1 |
| 00EA | 4285646 | Рассеиватель | 1 |
| 00EB | 4285647 | Обод | 1 |
| 00EC | 4285648 | Лампа | 1 |
| 00ED | 4288342 | Прокладка | 1 |
| 00EE | J900616 | Болт | 2 |
| 00F | 8100886 | Крышка | 1 |
| 00G | J271025 | Болт с шайбой | 3 |
| 00GA | J901025 | Болт | 1 |
| 00GB | J222010 | Шайба | 1 |
| 00H | 4335429 | Резиновая втулка | 1 |
| 00I | 4631659 | Замок | 1 |
| 00J | J260614 | Болт с шайбой | 2 |
| 00JA | J900614 | Болт | 1 |
| 00JB | A590106 | Плоская шайба | 1 |
| 00K | 8100524 | Защёлка | 1 |
| 00L | J260816 | Болт с шайбой | 2 |
| 00LA | J900816 | Болт | 1 |
| 00LB | A590108 | Плоская шайба | 1 |
| 00M | 4352457 | Стойка | 1 |
| 00N | 4022697 | Стопорный палец | 2 |
| 00O | A590110 | Плоская шайба | 2 |
| 00P | 4276215 | Резиновая втулка | 2 |
| 00Q | 4613243 | Резиновая втулка | 1 |
| 01 | YA40005161 | Крышка | 1 |
| 01A | 7052925 | Крышка | 1 |
| 01B | 4651835 | Уплотнительная окантовка | 1 |
| 02 | 7049994 | Ступень | 1 |
| 03 | J271030 | Болт с шайбой | 14 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 7059432 | Стойка | 1 |
| 06 | J921230 | Болт | 2 |
| 07 | J921450 | Болт | 2 |
| 08 | J222012 | Шайба | 2 |
| 09 | J222014 | Шайба | 2 |
| 10 | 4675257 | Зеркало | 1 |
| 11 | 8077521 | Стойка | 1 |
| 12 | 4425481 | Хомут | 1 |
| 13 | J260855 | Болт с шайбой | 2 |
| 13A | J900855 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
