Всасывающие трубопроводы — HITACHI ZX350LCH-5G

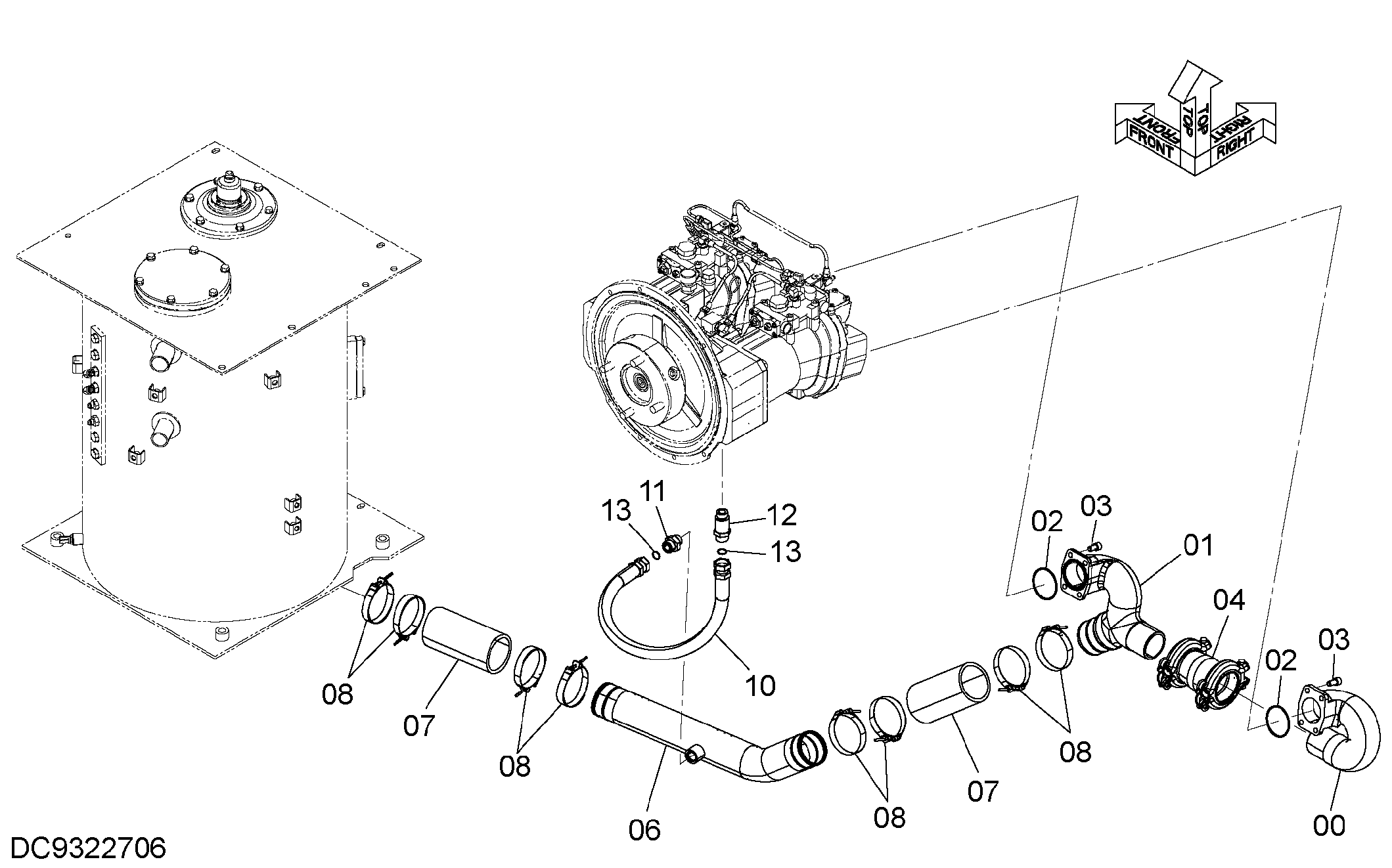

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX350LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1026258 | Коллектор | 1 |
| 01 | 1033052 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | J781230 | Болт с внутренним шестигранником | 8 |
| 04 | XV00000007 | Муфта трубка | 1 |
| 06 | 8124783 | Всасывающая трубка | 1 |
| 07 | 4348414 | Резиновый шланг | 2 |
| 08 | 4283535 | Хомут шланга | 8 |
| 10 | 4656788 | Шланг | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4189539 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
