Боковой ответвление трубопроводы — HITACHI ZX350LCH-3G

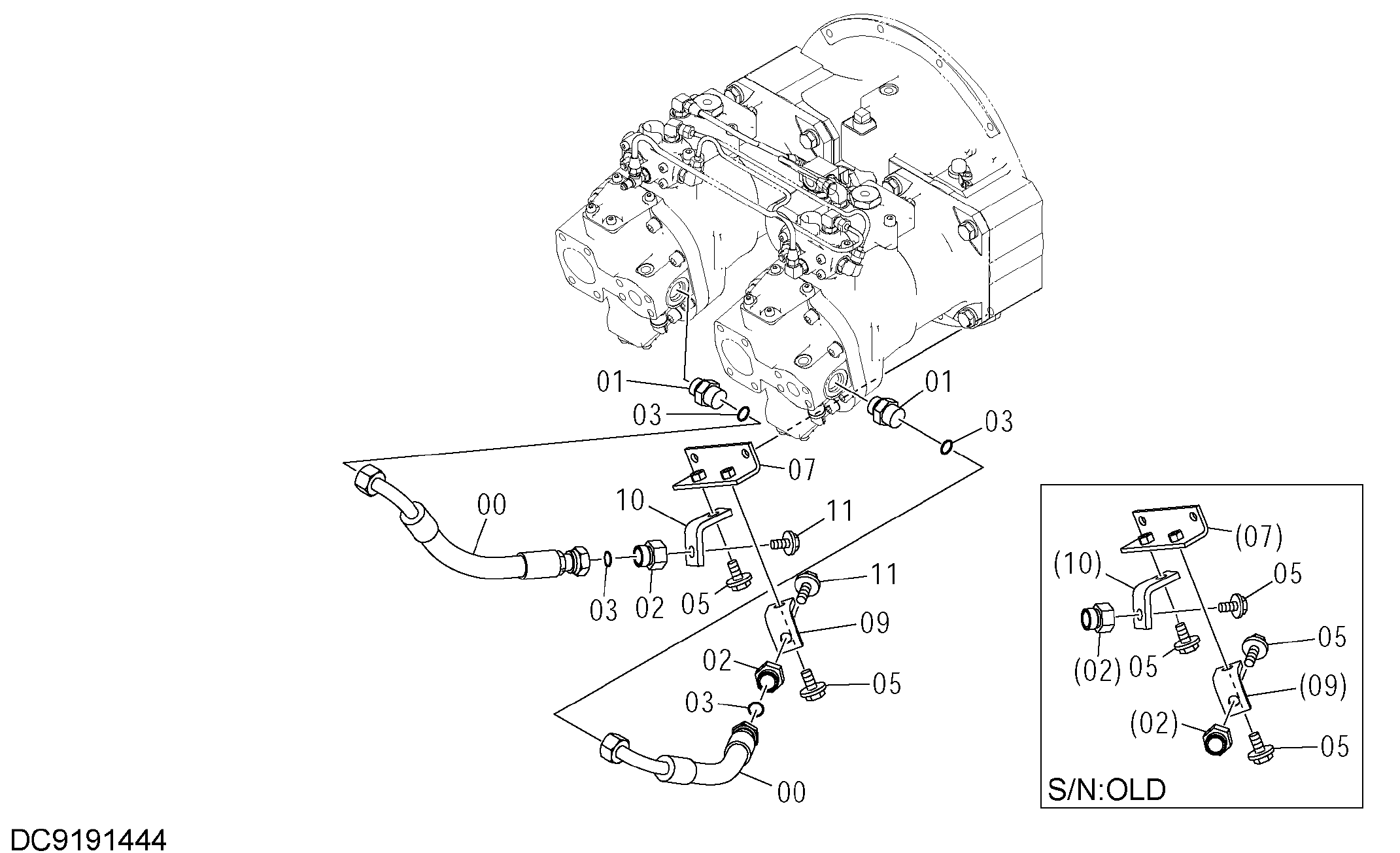

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368943 | Шланг | 2 |
| 01 | A853166 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4204882 | Пробка | 2 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 05 | J271235 | Болт с шайбой | 4 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 05 | J271235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 9756742 | Кронштейн | 1 |
| 09 | 4455588 | Кронштейн | 1 |
| 10 | 4455589 | Кронштейн | 1 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
