Радиатор — HITACHI ZX350LCH-3G

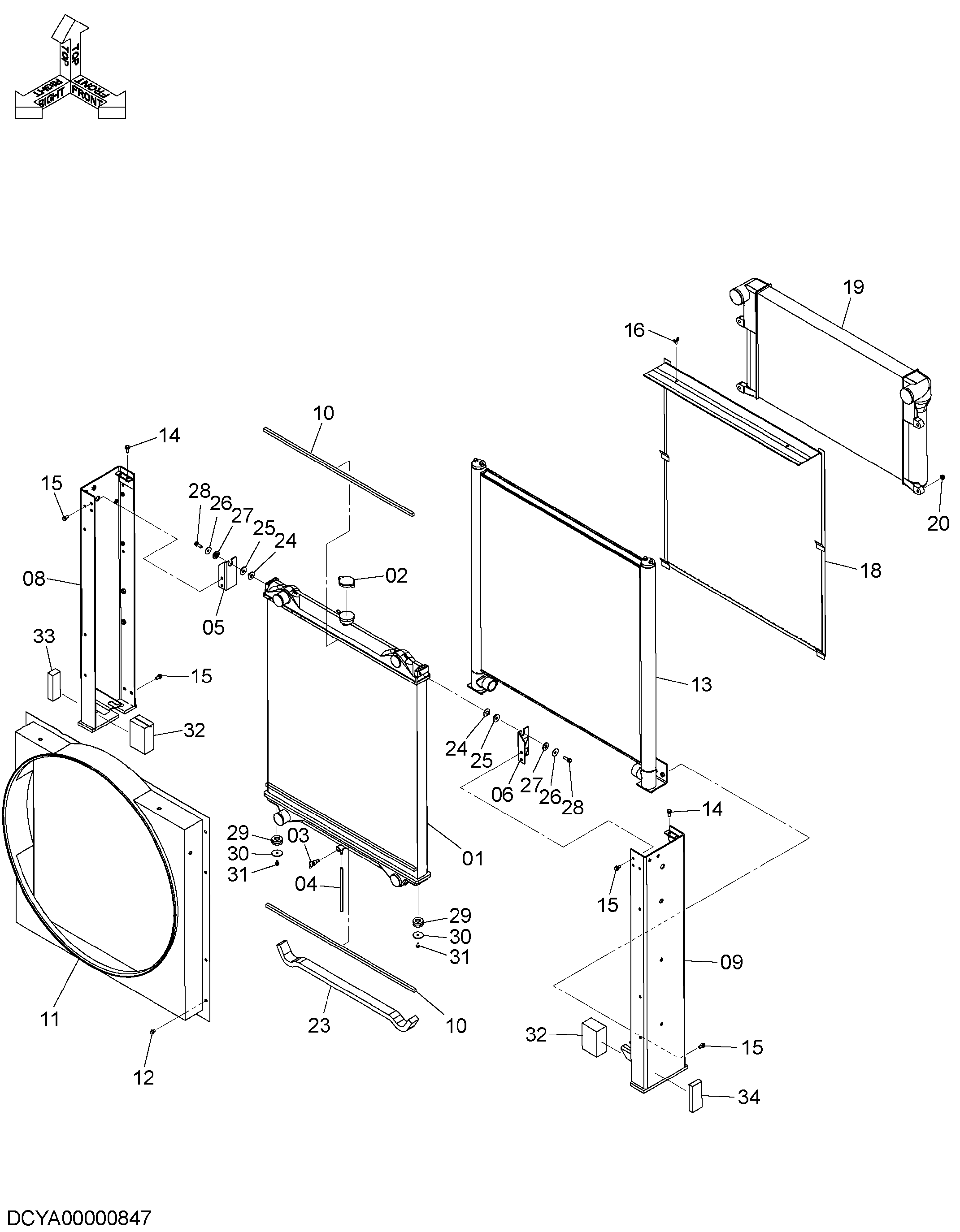

Заводская схема «Радиатор» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00000847 | Радиатор | 1 | |
| 01 | YA00012059 | Коре радиатор | 1 |
| 02 | 4438117 | Колпачок | 1 |
| 03 | 4454090 | Пробка | 1 |
| 04 | YA00013403 | Виниловый шланг | 1 |
| 05 | YA00013404 | Кронштейн | 1 |
| 06 | YA00013405 | Кронштейн | 1 |
| 08 | YA00013406 | Кронштейн | 1 |
| 09 | YA00013407 | Кронштейн | 1 |
| 10 | 4463298 | Манжета | 2 |
| 11 | YA00012061 | Кожух | 1 |
| 12 | YA00013408 | Болт | 8 |
| 13 | 4463075 | Масляный радиатор | 1 |
| 14 | YA00013409 | Болт | 4 |
| 15 | YA00013408 | Болт | 8 |
| 16 | 4716322 | Болт | 2 |
| 18 | YA00012062 | Сетка | 1 |
| 19 | 4463076 | Интеркоолер | 1 |
| 20 | 4454105 | Гайка | 4 |
| 23 | YA00013410 | Резиновое уплотнение | 1 |
| 24 | 4454094 | Втулка | 2 |
| 25 | 4454095 | Резиновая прокладка | 2 |
| 26 | 4454096 | Шайба | 2 |
| 27 | 4454097 | Резиновая прокладка | 2 |
| 28 | YA00013411 | Болт | 2 |
| 29 | 4454099 | Резиновая прокладка | 2 |
| 30 | 4454100 | Шайба | 2 |
| 31 | YA00013412 | Болт | 2 |
| 32 | YA00012060 | Резиновое уплотнение | 2 |
| 33 | YA00013413 | Резиновое уплотнение | 1 |
| 34 | YA00013414 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
