Инструмент короб крышка — HITACHI ZX350LCH-3G

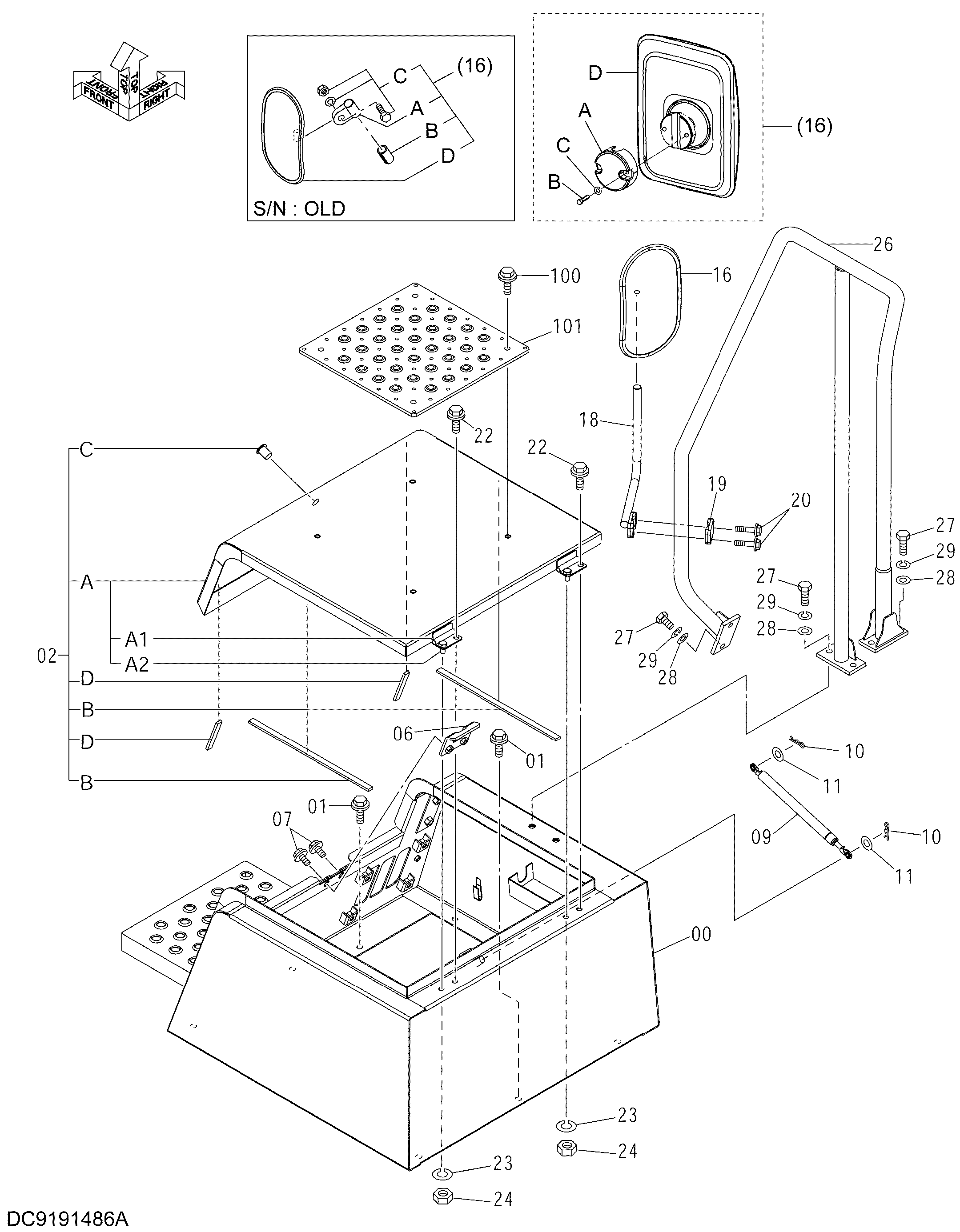

Заводская схема «Инструмент короб крышка» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019360 | Ящик для инструментов | 1 |
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 7040600 | Крышка | 1 |
| 02A | 6019996 | Крышка | 1 |
| 02A1 | 9746541 | Петля | 2 |
| 02A2 | J901025 | Болт | 2 |
| 02B | 4388212 | Резиновая прокладка | 2 |
| 02C | 4379989 | Гидроцилиндр. блокировка | 1 |
| 02D | 4631410 | Резиновая прокладка | 2 |
| 06 | 9745798 | Защёлка | 1 |
| 07 | J281025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 4352457 | Стойка | 1 |
| 10 | 4022697 | Стопорный палец | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 16 | 4416704 замена: 4675257 | Зеркало | 1 |
| 16A | 4460536 | Держатель | 1 |
| 16B | 4460582 | Манжета | 1 |
| 16C | 4634798 | Болт | 1 |
| 16 | 4675257 | Зеркало | 1 |
| 16A | YA00003621 | Держатель | 1 |
| 16B | YA00003622 | Болт | 2 |
| 16C | YA00003623 | Шайба | 2 |
| 18 | 8077521 замена: 8124253 | Стойка | 1 |
| 18 | 8124253 | Стойка | 1 |
| 19 | 4425481 | Хомут | 1 |
| 20 | J260855 | Болт с шайбой | 2 |
| 20A | J900855 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J950010 | Гайка | 2 |
| 26 | 4600303 | Стойка | 1 |
| 27 | J921235 | Болт | 6 |
| 28 | A590112 | Плоская шайба | 6 |
| 29 | A590912 | Пружинная шайба | 6 |
| 100 | J271030 | Болт с шайбой | 4 |
| 100A | J901030 | Болт | 1 |
| 100B | J222010 | Шайба | 1 |
| 101 | 3091337 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
