HSB общий трубопроводы (гидромолот, гидроножницы)(стрела) — HITACHI ZX350LCH-3G

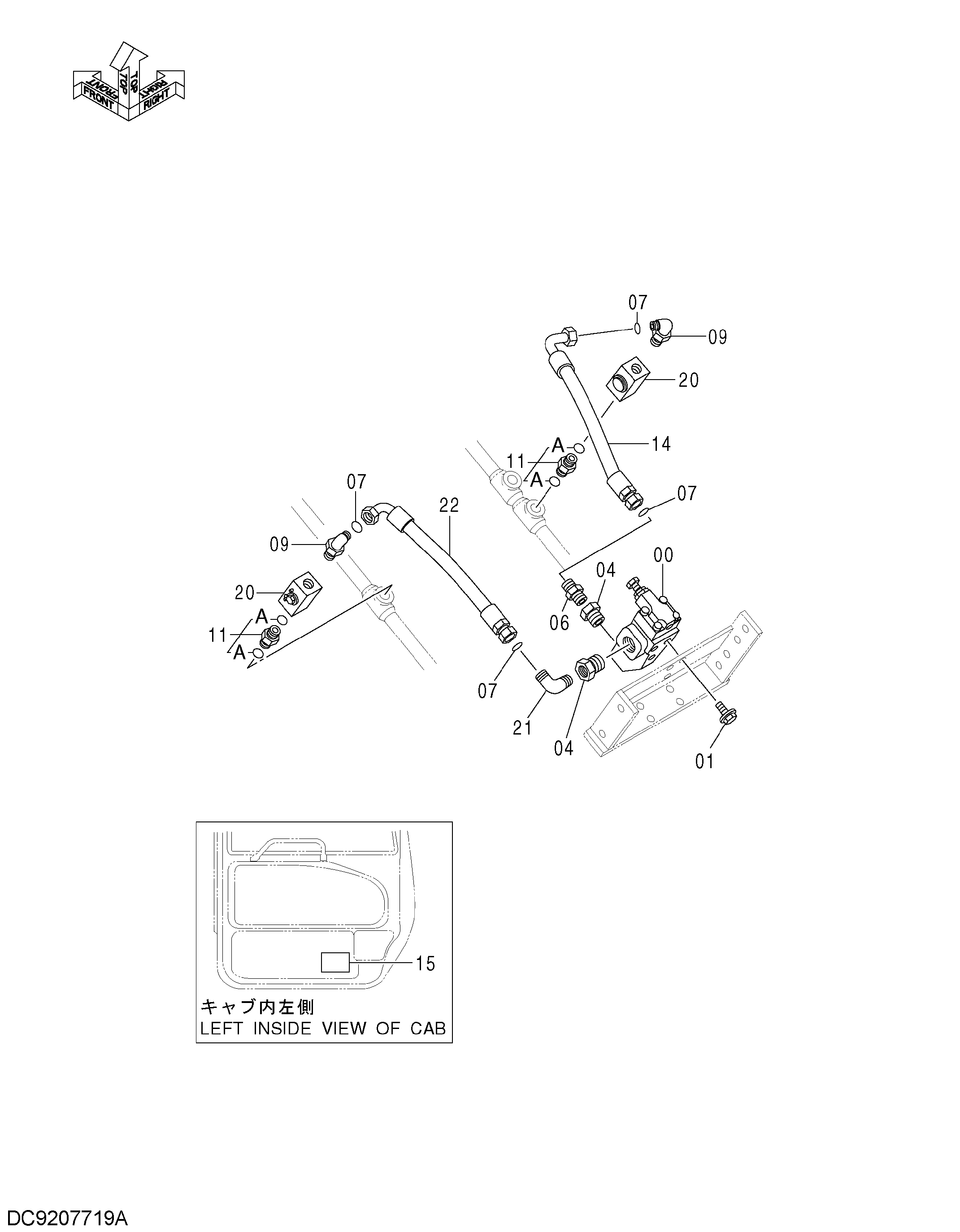

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(стрела)» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 94-1605 | Переходник | 2 |
| 06 | 4208659 | Адаптер | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | A853388 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4436616 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 2 |
| 14 | 4404486 | Шланг | 1 |
| 15 | 4301977 | Информационная табличка | 1 |
| 15 | 4301979 | Информационная табличка | 1 |
| 15 | 3094251 | Информационная табличка | 1 |
| 15 | 3094254 | Информационная табличка | 1 |
| 15 | 3094252 | Информационная табличка | 1 |
| 15 | 3094253 | Информационная табличка | 1 |
| 15 | 3095518 | Информационная табличка | 1 |
| 15 | 3095516 | Информационная табличка | 1 |
| 15 | 3094255 | Информационная табличка | 1 |
| 15 | 4330058 | Информационная табличка | 1 |
| 15 | 3094256 | Информационная табличка | 1 |
| 15 | 3095520 | Информационная табличка | 1 |
| 20 | 4432055 | Запорный клапан | 2 |
| 21 | 4281216 | Угловой штуцер | 1 |
| 22 | 4404570 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
