Всасывающие трубопроводы — HITACHI ZX350LCH-3G

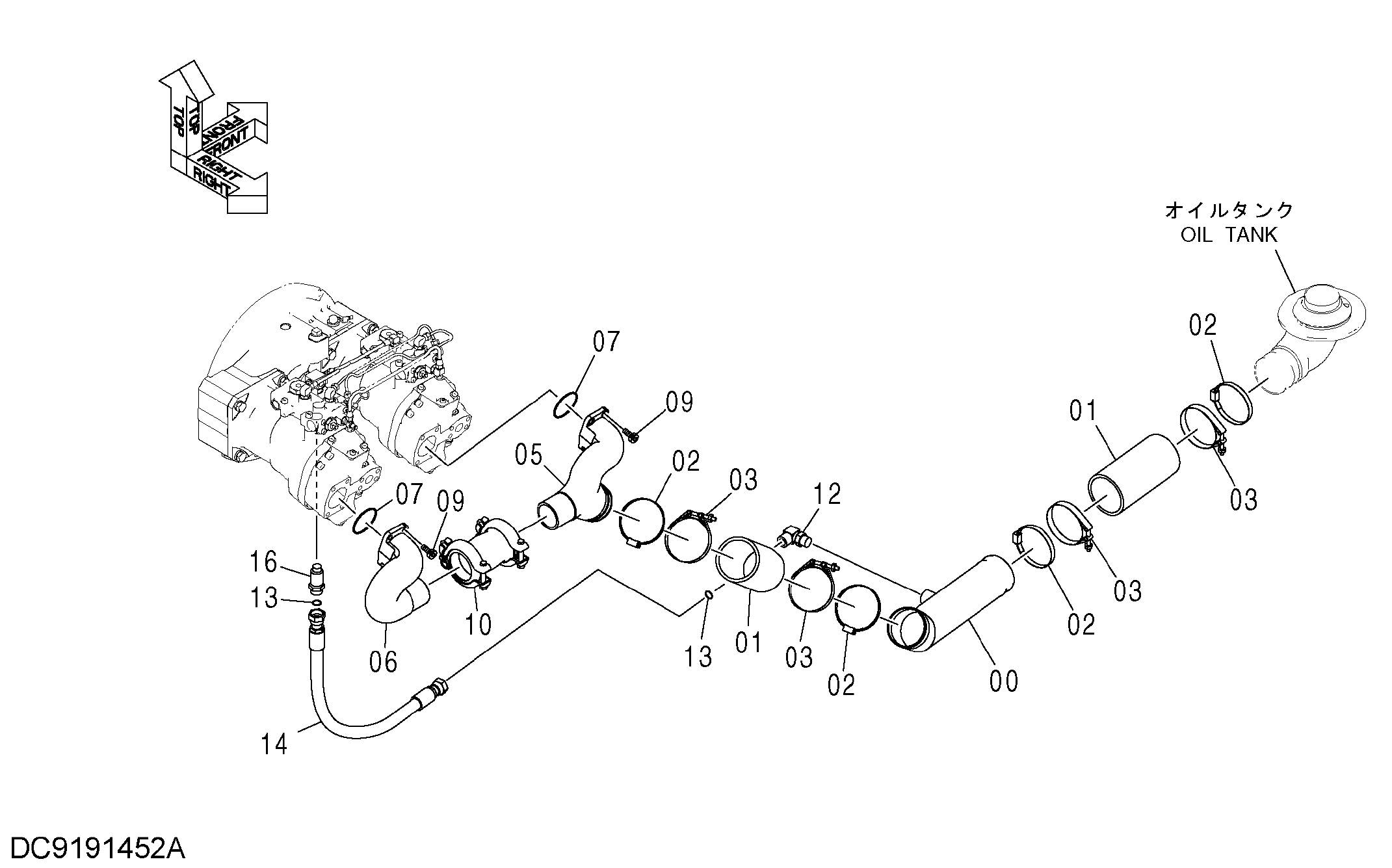

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080822 | Всасывающая трубка | 1 |
| 01 | 4440302 | Резиновый шланг | 2 |
| 02 | 4512716 | Хомут шланга | 4 |
| 03 | 4282486 | Хомут шланга | 4 |
| 05 | 1026262 | Коллектор | 1 |
| 06 | 1026258 | Коллектор | 1 |
| 07 | A811075 | Уплотнительное кольцо | 2 |
| 09 | J781225 | Болт с внутренним шестигранником | 8 |
| 10 | 4071215 замена: XV00000007 | Муфта | 1 |
| 10 | XV00000007 | Муфта трубка | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 4197724 | Шланг | 1 |
| 16 | 4189539 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
