Пилотные гидролинии (4-1) — HITACHI ZX350LCH-3G

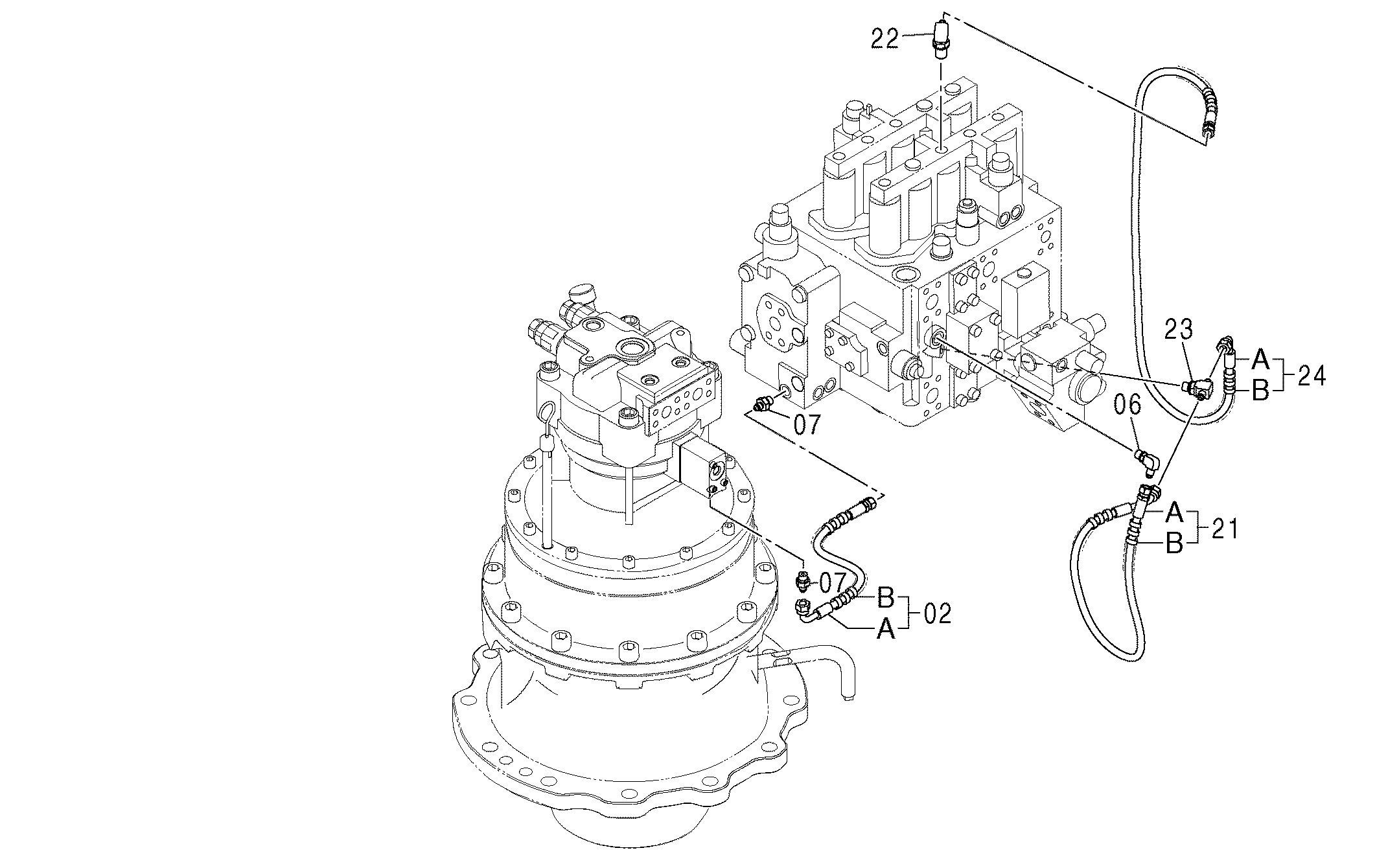

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9190854 | Шланг в сборе | 1 |
| 02A | 4465683 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 9190861 | Шланг в сборе | 1 |
| 21A | 4437902 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 4351281 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852522 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9190865 | Шланг в сборе | 1 |
| 24A | 4437734 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
