Тропикал крышка — HITACHI ZX350LCH-3G

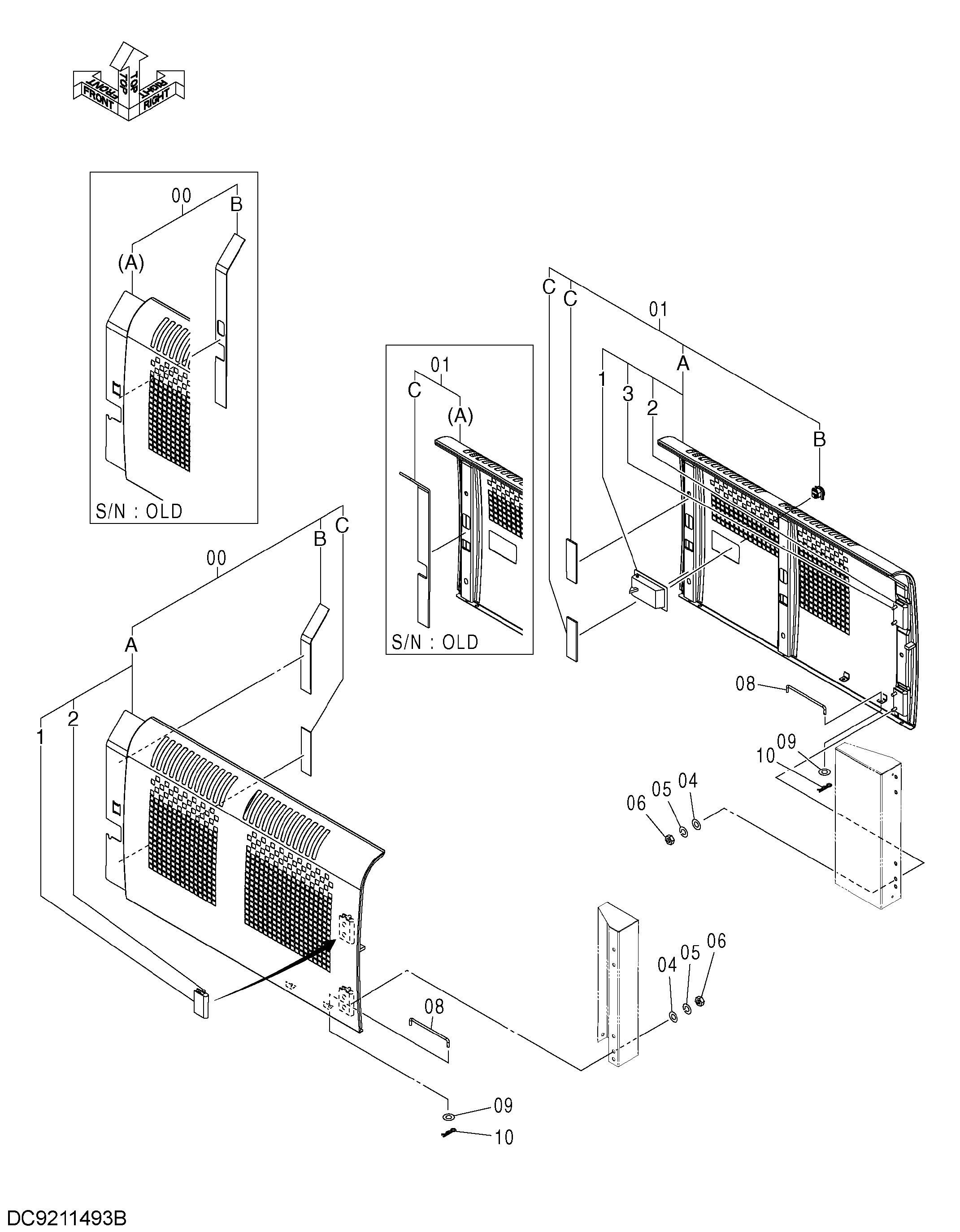

Заводская схема «Тропикал крышка» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042071 | Доорасс'й | 1 |
| 00A | 5007935 | Дверь | 1 |
| 00A1 | 4445380 | Петля | 2 |
| 00A2 | J901025 | Болт | 4 |
| 00B | 4425576 замена: YA00015875 | Резиновая прокладка | 1 |
| 00B | YA00015875 | Резиновая подушка | 1 |
| 00C | 4716056 | Резиновая прокладка | 1 |
| 01 | 7042138 | Доорасс'й | 1 |
| 01A | 5008238 | Дверь | 1 |
| 01A1 | 4409447 замена: 4409446 | Замок | 1 |
| 01A1 | 4409446 | Замок | 1 |
| 01A2 | 4445380 | Петля | 2 |
| 01A3 | J901025 | Болт | 4 |
| 01B | 4409396 замена: 4409446 | Гидроцилиндр. блокировка | 1 |
| 01B | 4409446 | Замок | 1 |
| 01C | 4425575 замена: 4654109 | Резиновая прокладка | 1 |
| 01C | 4654109 | Резиновая прокладка | 2 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4341788 | Стойка | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
