Электрический тип управление детали (дополнительный/P) — HITACHI ZX350LCH-3G

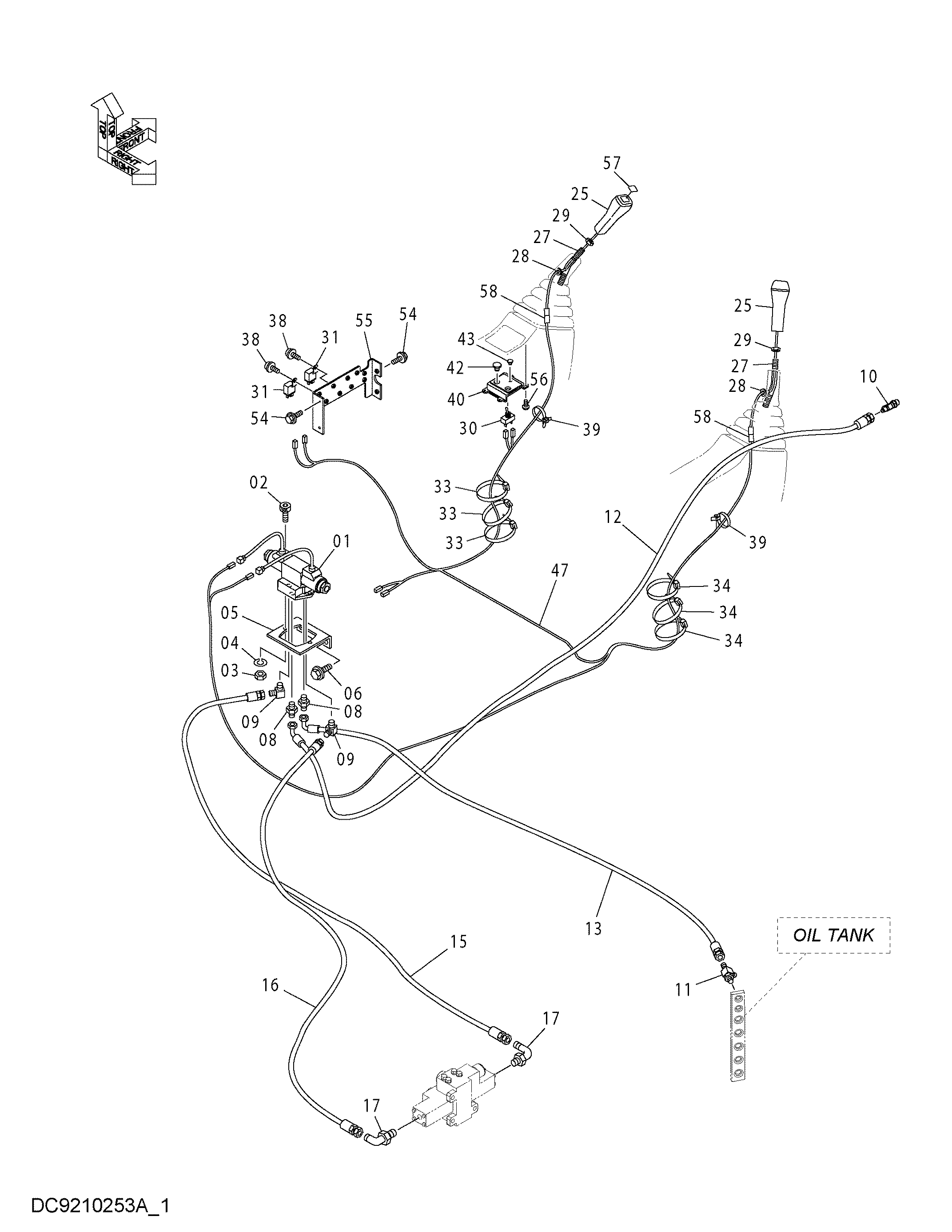

Заводская схема «Электрический тип управление детали (дополнительный/P)» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4215650 | Адаптер | 2 |
| 09 | 4224412 | Угловой штуцер | 2 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | 4246385 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4360794 | Шланг | 1 |
| 13 | 4313346 | Шланг | 1 |
| 15 | 4270447 | Шланг | 1 |
| 16 | 4415478 | Шланг | 1 |
| 17 | A852323 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4319774 | Рукоятка | 2 |
| 27 | 9739222 | Рычаг | 2 |
| 28 | 487081 | Резиновая втулка | 2 |
| 29 | J952014 | Гайка | 2 |
| 30 | 4242001 | Выключатель тумблер | 1 |
| 31 | 4414207 | Реле | 2 |
| 33 | 4121859 | Ленточный зажим | 4 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 38 | J460614 | Винт с шайбой | 2 |
| 39 | 4300351 | Ленточный зажим | 2 |
| 40 | 3091842 | Панель | 1 |
| 42 | 4294437 | Колпачок | 1 |
| 43 | 4385236 | Колпачок | 1 |
| 47 | 2046242 | Жгут проводов | 1 |
| 54 | J260616 | Болт с шайбой | 4 |
| 54A | J900616 | Болт | 1 |
| 54B | A590106 | Плоская шайба | 1 |
| 55 | 8082783 | Кронштейн | 1 |
| 56 | 4452613 | Самонарезающий винт | 4 |
| 57 | 4455930 | Информационная табличка | 1 |
| 58 | 4632474 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
