Пилотные гидролинии (5-1) — HITACHI ZX350LCH-3G

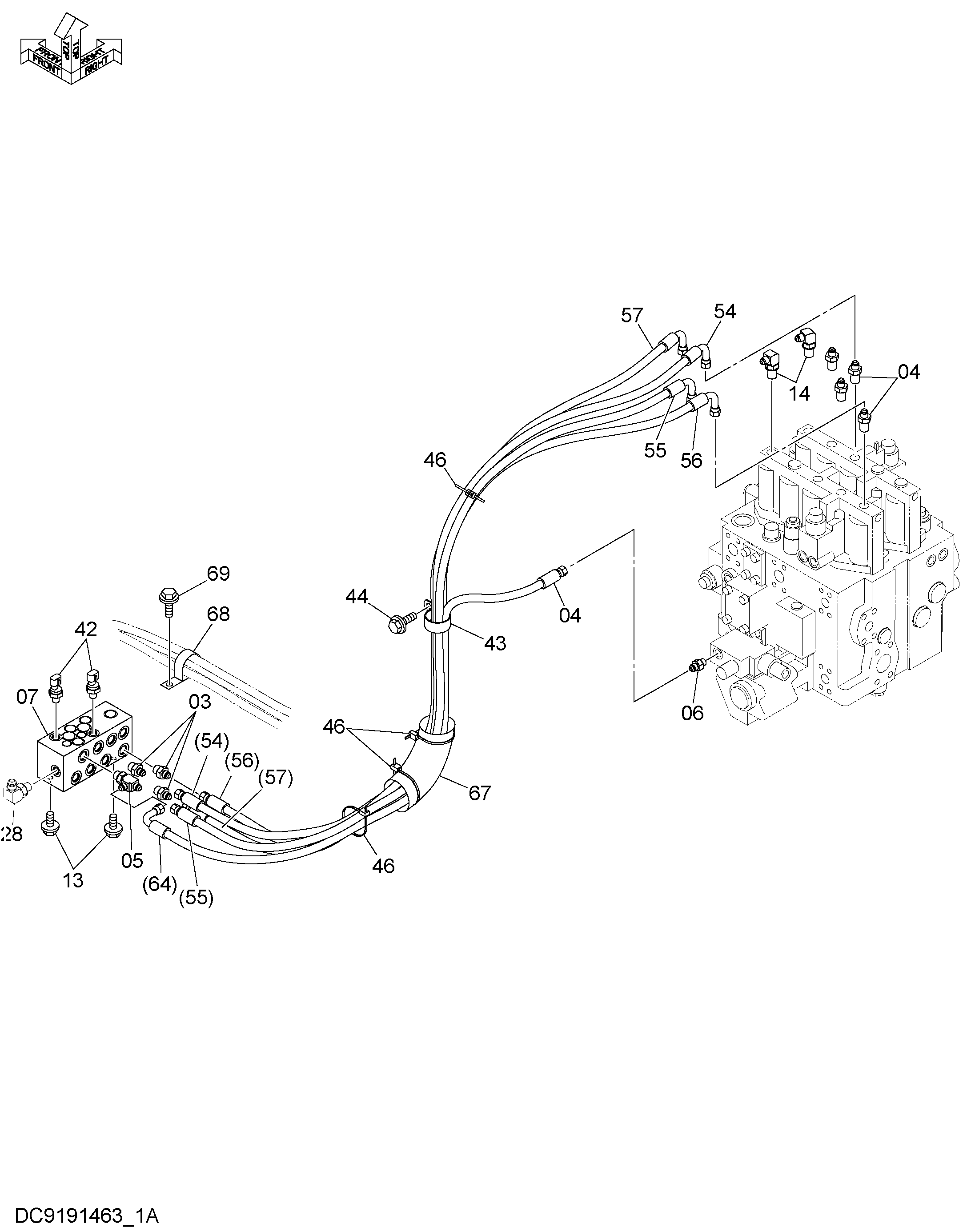

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI ZX350LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852133 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4202422 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852433 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4445357 | Клапан регулировочный | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4208913 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852323 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4436535 | Датчик давления | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4193848 | Зажим | 1 |
| 44 | J271020 | Болт с шайбой | 1 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4055312 | Ленточный зажим | 4 |
| 54 | 4456548 | Пластиковый шланг | 1 |
| 55 | 4456550 | Пластиковый шланг | 1 |
| 56 | 4456551 | Пластиковый шланг | 1 |
| 57 | 4456552 | Пластиковый шланг | 1 |
| 64 | 4456554 | Шланг | 1 |
| 67 | 4219918 | Резиновая втулка | 1 |
| 68 | 4190265 | Зажим | 1 |
| 69 | J271020 | Болт с шайбой | 1 |
| 69A | J901020 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
