Бортовой редуктор (стд.тракк, LC гусеница, нарров LC гусеница)(ход подогрев) — HITACHI ZX350LC-HCME

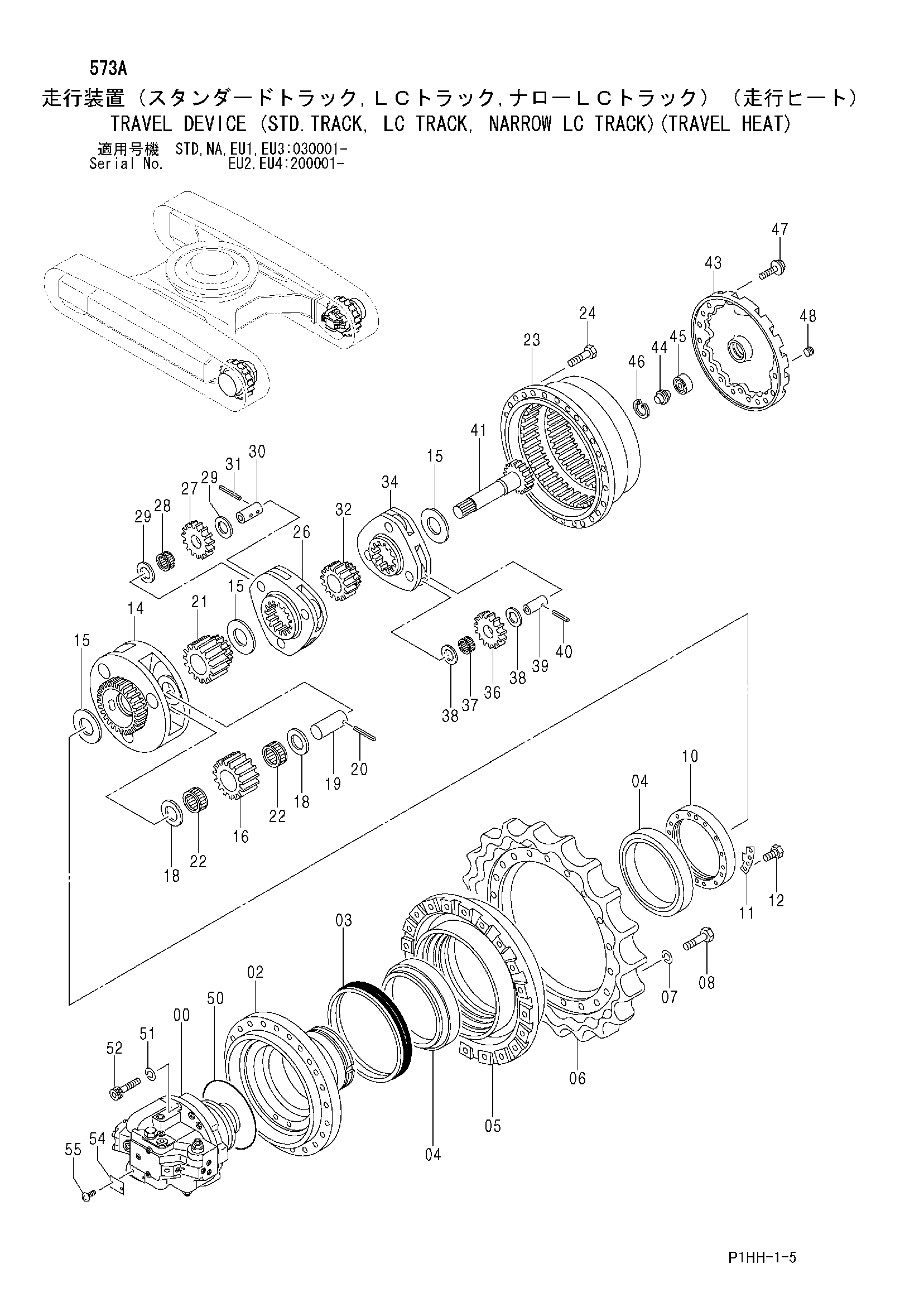

Заводская схема «Бортовой редуктор (стд.тракк, LC гусеница, нарров LC гусеница)(ход подогрев)» для HITACHI ZX350LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9205927 | Бортовой редуктор | 2 | |
| 9205928 | Бортовой редуктор | 2 | |
| 00 | 9205359 замена: 9205360 | Гидромотор | 1 |
| 00 | 9205360 | Гидромотор | 1 |
| 02 | 1022194 | Корпус | 1 |
| 03 | 4066695 | Комплект уплотнений | 1 |
| 04 | 4192975 | Роликовый подшипник | 2 |
| 05 | 1022179 | Барабан | 1 |
| 06 | 1022168 | Звёздочка | 1 |
| 07 | A590920 | Пружинная шайба | 20 |
| 08 | J932060 | Болт | 20 |
| 10 | 3036256 | Гайка | 1 |
| 11 | 4192974 | Стопорная пластина | 1 |
| 12 | J901222 замена: J901225 | Болт | 2 |
| 12 | J901225 | Болт | 2 |
| 14 | 1022198 | Водило | 1 |
| 15 | 4401293 | Проставка | 3 |
| 16 | 3075003 | Планетарная шестерня | 3 |
| 18 | 4269470 | Упорная пластина | 6 |
| 19 | 4269452 | Палец | 3 |
| 20 | 4192021 | Пружинный штифт | 3 |
| 21 | 3075005 | Солнечная шестерня | 1 |
| 22 | 4455088 | Игольчатый подшипник | 6 |
| 23 | 1022195 | Коронная шестерня | 1 |
| 24 | J931640 | Болт | 28 |
| 26 | 1022197 | Водило | 1 |
| 27 | 3075002 | Планетарная шестерня | 3 |
| 28 | 4455099 | Игольчатый подшипник | 3 |
| 29 | 4284521 | Упорная пластина | 6 |
| 30 | 4269451 | Палец | 3 |
| 31 | 4197763 | Пружинный штифт | 3 |
| 32 | 3074989 | Солнечная шестерня | 1 |
| 34 | 1022196 | Водило | 1 |
| 36 | 3075001 | Планетарная шестерня | 3 |
| 37 | 4455098 | Игольчатый подшипник | 3 |
| 38 | 4284520 | Упорная пластина | 6 |
| 39 | 4269472 | Палец | 3 |
| 40 | 4192020 | Пружинный штифт | 3 |
| 41 | 2038915 | Вал проп. | 1 |
| 43 | 2045031 | Крышка | 1 |
| 44 | 4277474 | Стопорный палец | 1 |
| 45 | 4278168 | Шариковый подшипник | 1 |
| 46 | 930451 | Стопорное кольцо | 1 |
| 47 | J011230 | Болт с шайбой | 16 |
| 47 | J271230 замена: J901230 | Болт с шайбой | 16 |
| 48 | 4245797 | Пробка | 3 |
| 50 | 4269473 | Уплотнительное кольцо | 1 |
| 51 | 4287213 | Пружинная шайба | 4 |
| 52 | M341885 | Болт с внутренним шестигранником | 4 |
| 54 | 3053559 | Информационная табличка | 1 |
| 55 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
