Каталог запчастей HITACHI
2P-BOOM <350> — HITACHI ZX350LC-HCME

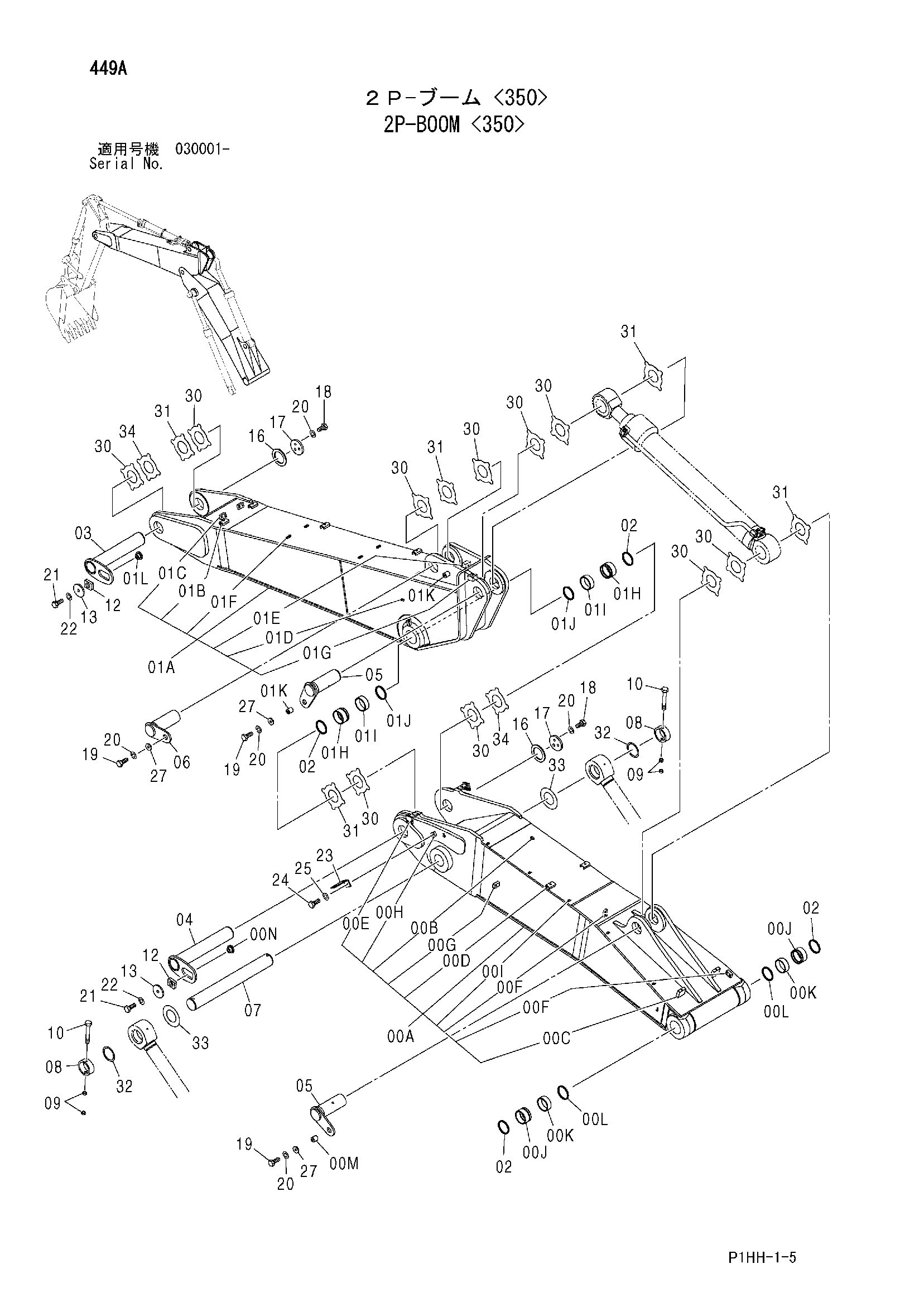

Заводская схема «2P-BOOM <350>» для HITACHI ZX350LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-N | 7044903 | Стрела фирст | 1 |
| 00A | 5009063 | Стрела фирст | 1 |
| 00B | 455156 | Седло винта | 1 |
| 00C | 4334594 | Седло винта | 2 |
| 00D | 9738322 | Седло винта | 2 |
| 00E | 9760511 | Бракет | 2 |
| 00F | 4218354 | Блок | 2 |
| 00G | 4218353 | Блок | 2 |
| 00H | 4224632 | Седло винта | 1 |
| 00I | 4272256 | Зажим WD. | 7 |
| 00J | 4443884 | Втулка | 2 |
| 00K | 4381855 | Втулка | 2 |
| 00L | 4085479 | Пылезащитное уплотнение | 2 |
| 00M | 4438594 | Седло винта | 1 |
| 00N | 4611731 | Ограничитель | 1 |
| 01A-L | 7044904 | Стрела секонд | 1 |
| 01A | 5009064 | Стрела секонд | 1 |
| 01B | 9738322 | Седло винта | 4 |
| 01C | 4218354 | Блок | 2 |
| 01D | 455156 | Седло винта | 4 |
| 01E | 4218353 | Блок | 1 |
| 01F | 4401814 | Седло винта | 4 |
| 01G | 4261442 | Блок | 1 |
| 01H | 4443884 | Втулка | 2 |
| 01I | 4381855 | Втулка | 2 |
| 01J | 4085479 | Пылезащитное уплотнение | 2 |
| 01K | 4438594 | Седло винта | 2 |
| 01L | 4611731 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 4 |
| 03 | 8092014 | Палец | 1 |
| 04 | 8093625 | Палец | 1 |
| 05 | 8093626 | Палец | 2 |
| 06 | 8080628 | Палец | 1 |
| 07 | 3079491 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 12 | 4611688 | Блок | 2 |
| 13 | 4611733 | Пластина | 2 |
| 16 | 4611648 | Проставка | 2 |
| 17 | 4611642 | Ограничитель | 2 |
| 18 | J921850 | Болт | 6 |
| 19 | J921840 | Болт | 3 |
| 20 | J257218 | Пружинная шайба | 9 |
| 21 | J922245 | Болт | 2 |
| 22 | J257222 | Пружинная шайба | 2 |
| 23 | 4602796 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 27 | 4441471 | Пластина | 3 |
| 30 | 4445635 | Упорная пластина 1.0 | 10 |
| 31 | 4445636 | Упорная пластина 2.0 | 5 |
| 32 | 4445637 | Упорная пластина 1.0 | 2 |
| 33 | 4450015 | Упорная пластина 1.0 | 2 |
| 34 | 4460373 | Упорная пластина 1.5 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
