Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<350> — HITACHI ZX350LC-HCME

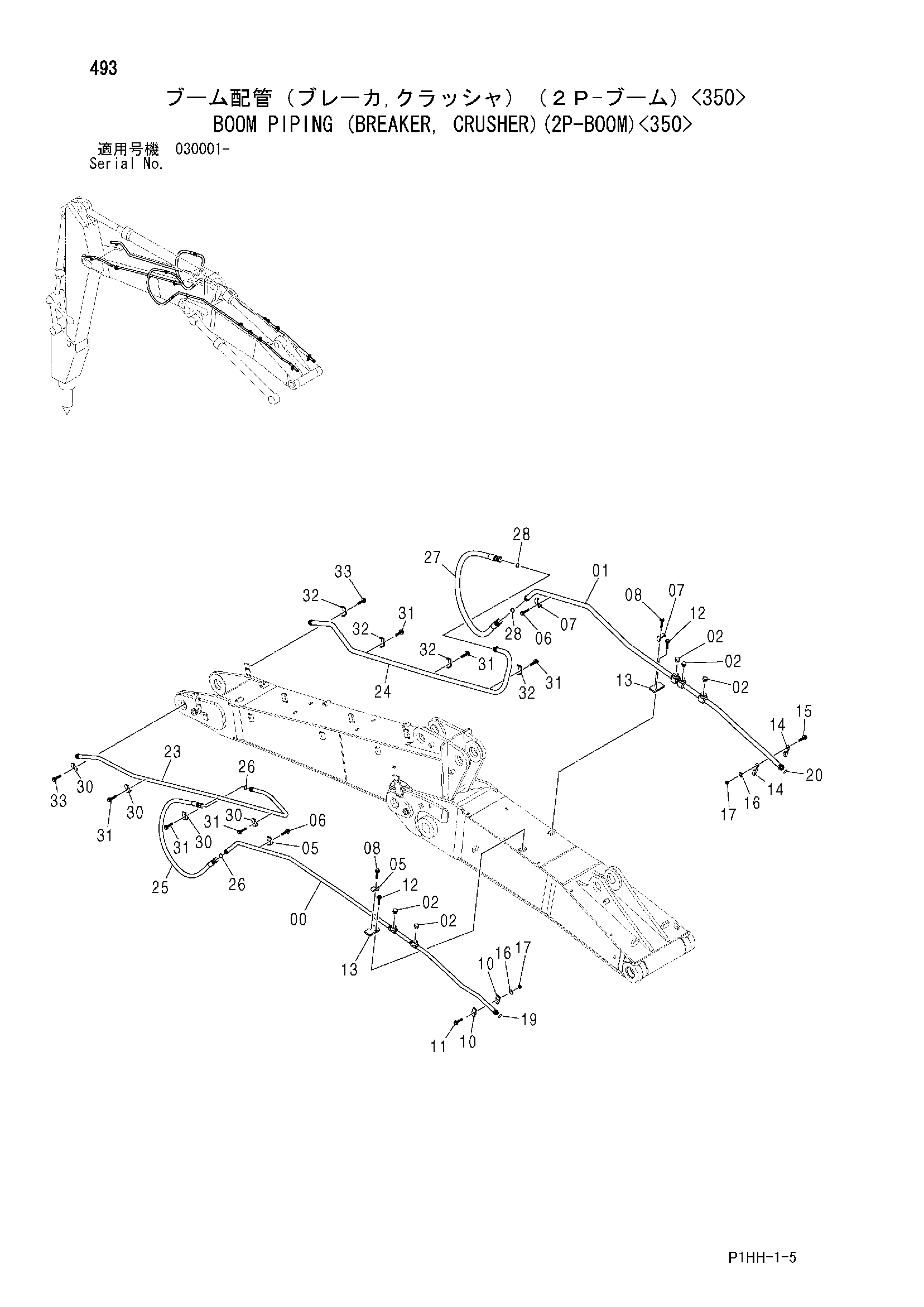

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<350>» для HITACHI ZX350LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045282 | Трубка | 1 |
| 01 | 7045281 | Трубка | 1 |
| 02 | A885008 | Пробка | 5 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4190127 | Хомут трубки | 2 |
| 06 | J271275 | Болт с шайбой | 2 |
| 06A | J901275 | Болт | 1 |
| 06B | J222012 | Плоская шайба | 1 |
| 07 | 4053698 | Хомут трубки | 2 |
| 08 | J271270 | Болт с шайбой | 2 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Плоская шайба | 1 |
| 10 | 4189860 | Хомут трубки | 2 |
| 11 | J271275 | Болт с шайбой | 1 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 12 | J271280 | Болт с шайбой | 2 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Плоская шайба | 1 |
| 13 | 4601862 | Кронштейн | 2 |
| 14 | 4347727 | Хомут трубки | 2 |
| 15 | J901285 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 3 |
| 17 | J950012 | Гайка | 3 |
| 19 | 4187328 | Уплотнительное кольцо | 1 |
| 20 | 4187329 | Уплотнительное кольцо | 1 |
| 23 | 8094180 | Трубка | 1 |
| 24 | 8094173 | Трубка | 1 |
| 25 | 4400852 | Шланг | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 2 |
| 27 | 4488481 | Шланг | 1 |
| 28 | 4187329 | Уплотнительное кольцо | 2 |
| 30 | 4190127 | Хомут трубки | 4 |
| 31 | J271270 | Болт с шайбой | 6 |
| 31A | J901270 | Болт | 1 |
| 31B | J222012 | Плоская шайба | 1 |
| 32 | 4053698 | Хомут трубки | 4 |
| 33 | J271275 | Болт с шайбой | 2 |
| 33A | J901275 | Болт | 1 |
| 33B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
