Вспомогательный трубопроводы (моноблочный стрела)<350, MTH>[EU3, EU4] — HITACHI ZX350LC-HCME

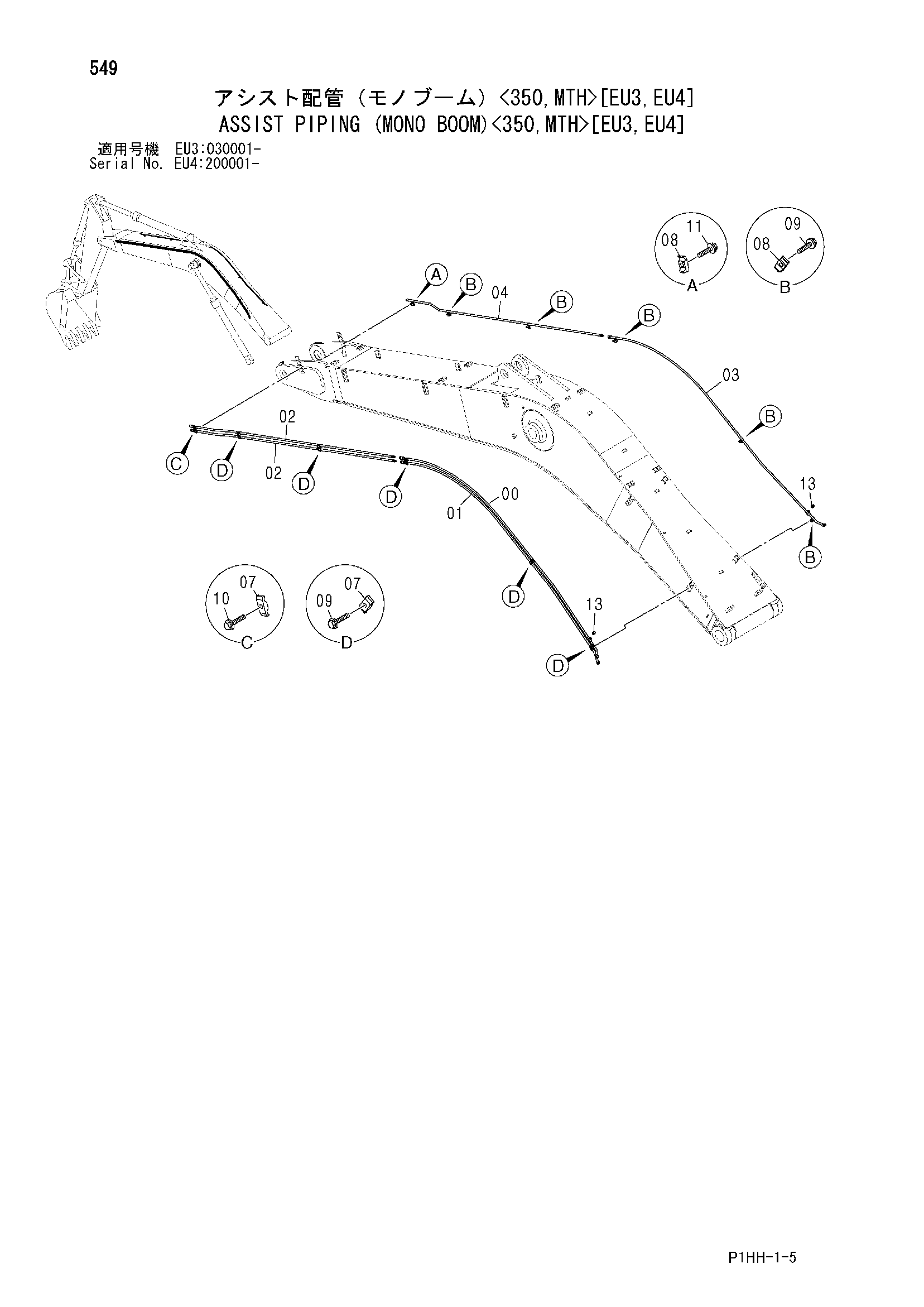

Заводская схема «Вспомогательный трубопроводы (моноблочный стрела)<350, MTH>[EU3, EU4]» для HITACHI ZX350LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Вспомогательный трубопроводы (моноблочный стрела)<350, MTH>[EU3, EU4] HITACHI ZX350LC-HCME](/catalog-drawings/5b/5b4c1ed3-1538-4066-811f-3c329174d76e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072691 | Трубка | 1 |
| 01 | 8072692 | Трубка | 1 |
| 02 | 8085807 | Трубка | 2 |
| 03 | 8072693 | Трубка | 1 |
| 04 | 8094148 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190124 | Хомут трубки | 6 |
| 09 | J271250 | Болт с шайбой | 10 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Плоская шайба | 1 |
| 10 | J271245 | Болт с шайбой | 1 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Плоская шайба | 1 |
| 11 | J271255 | Болт с шайбой | 1 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 13 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
