Крышка (5)<350, MTH>[EU3, EU4] — HITACHI ZX350LC-AMS
Заводская схема «Крышка (5)<350, MTH>[EU3, EU4]» для HITACHI ZX350LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

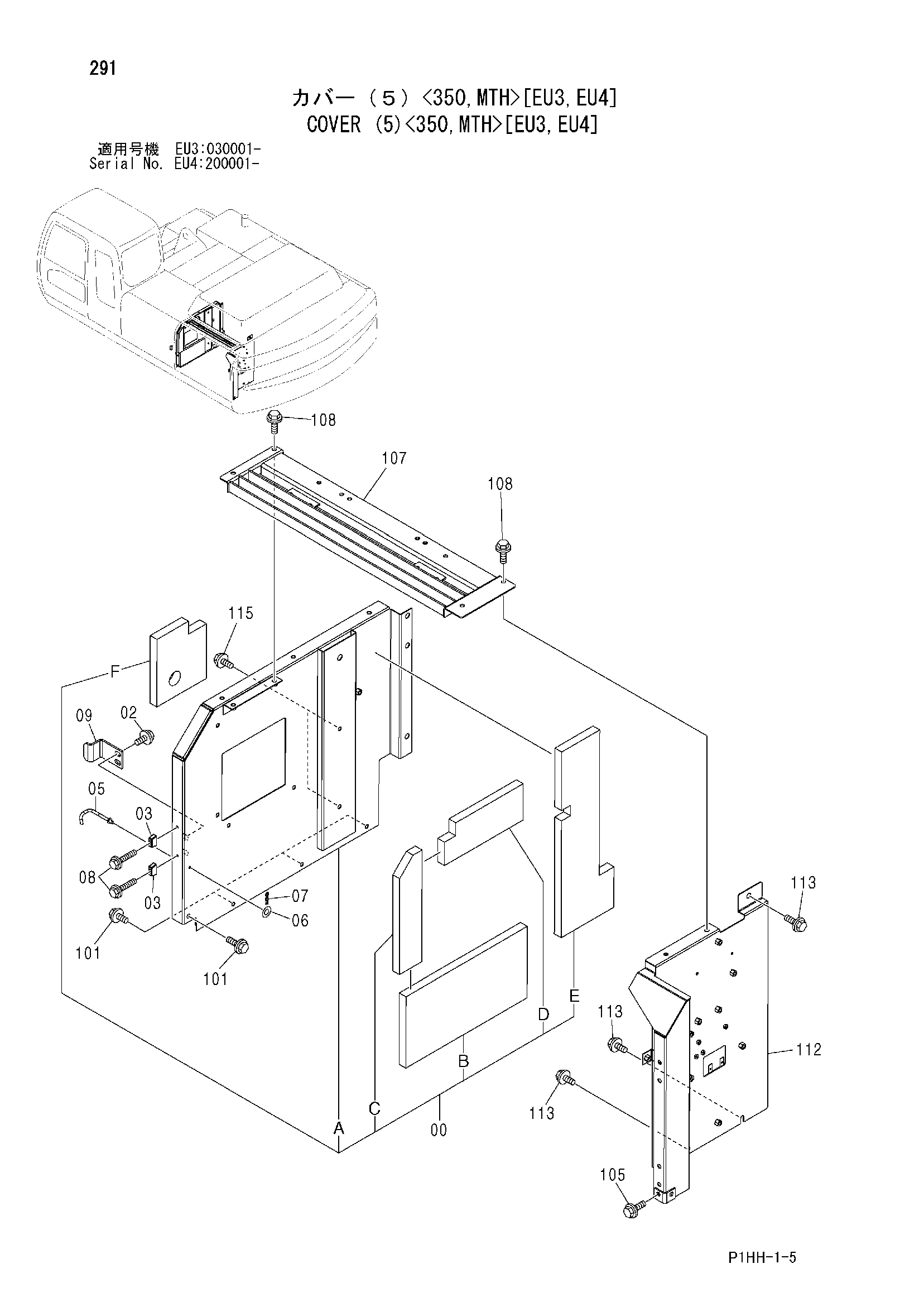

![Схема Крышка (5)<350, MTH>[EU3, EU4] HITACHI ZX350LC-AMS](/catalog-drawings/79/7903865c-37e8-48be-ae3b-1ccaf58469c3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038780 | Крышка в сборе | 1 |
| 00A | 6019326 | Крышка | 1 |
| 00B | 4440161 | Резиновая прокладка | 1 |
| 00C | 4440162 | Резиновая прокладка | 1 |
| 00D | 4440163 | Резиновая прокладка | 1 |
| 00E | 4440164 | Резиновая прокладка | 1 |
| 00F | 4459013 | Резиновая прокладка | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Плоская шайба | 1 |
| 03 | 4424157 | Ограничитель | 2 |
| 05 | 9751797 | Стойка | 1 |
| 06 | A590106 | Плоская шайба | 1 |
| 07 | 4022696 | Стопорный палец | 1 |
| 08 | J260635 | Болт с шайбой | 2 |
| 08A | J900635 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 4431357 | Ограничитель | 1 |
| 101 | J271030 | Болт с шайбой | 4 |
| 101A | J901030 | Болт | 1 |
| 101B | J222010 | Плоская шайба | 1 |
| 105 | J271030 | Болт с шайбой | 1 |
| 105A | J901030 | Болт | 1 |
| 105B | J222010 | Плоская шайба | 1 |
| 107 | 7038753 | Крышка | 1 |
| 108 | J271030 | Болт с шайбой | 4 |
| 108A | J901030 | Болт | 1 |
| 108B | J222010 | Плоская шайба | 1 |
| 112 | 6022150 | Крышка | 1 |
| 113 | J281030 | Болт с шайбой | 3 |
| 113A | J901030 | Болт | 1 |
| 113B | 4486055 | Плоская шайба | 1 |
| 115 | J281025 | Болт с шайбой | 2 |
| 115A | J901025 | Болт | 1 |
| 115B | 4486055 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
