HSB гидромолот трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<350> — HITACHI ZX350LC-AMS

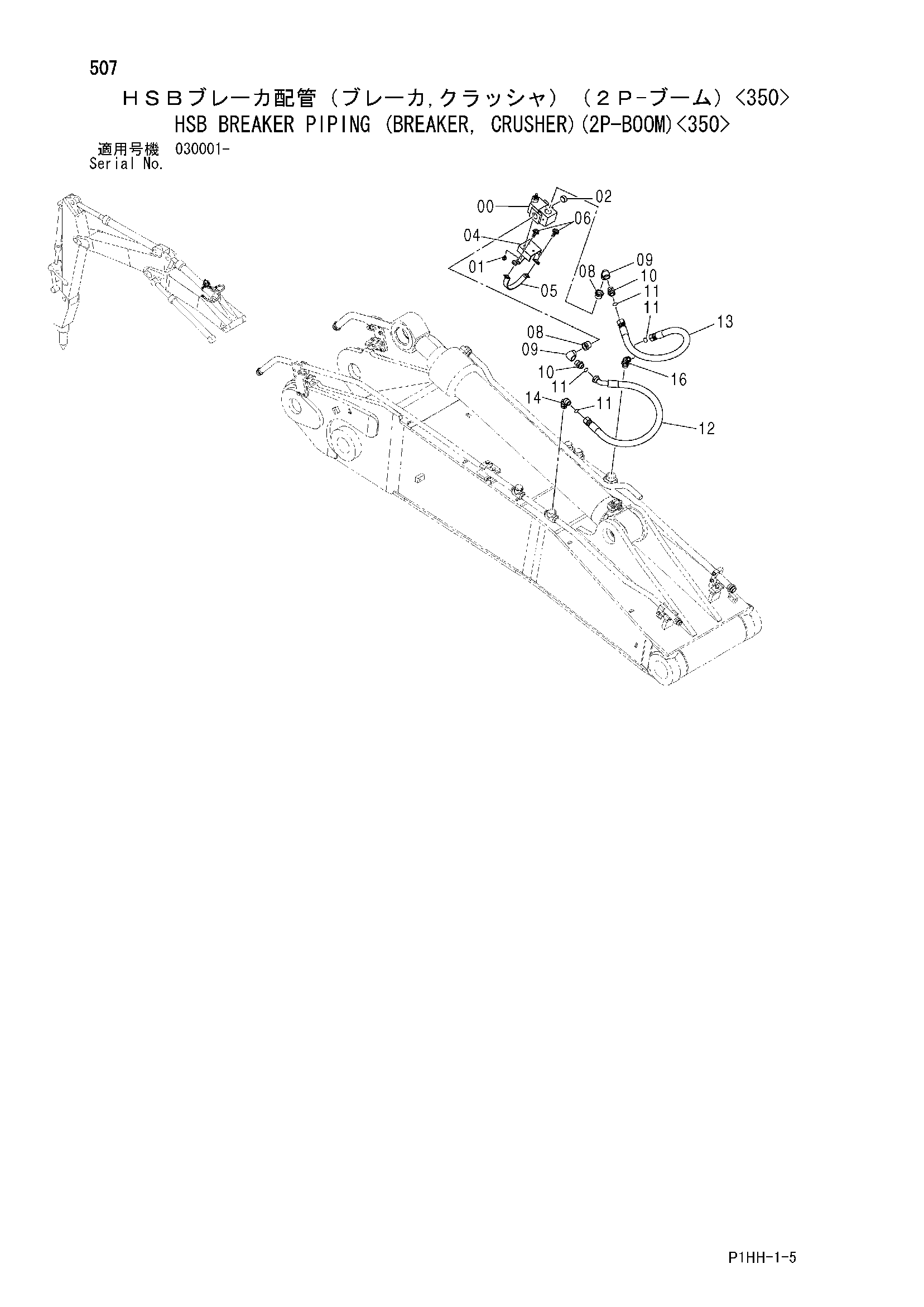

Заводская схема «HSB гидромолот трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<350>» для HITACHI ZX350LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | 94-2016 | Пробка | 1 |
| 04 | 8094599 | Хомут | 1 |
| 05 | 9761811 | Хомут | 1 |
| 06 | J271035 | Болт с шайбой | 2 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Плоская шайба | 1 |
| 08 | 94-1605 | Переходник | 2 |
| 09 | 94-0634 | Угловой штуцер | 2 |
| 10 | 4208659 | Адаптер | 2 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4297177 | Шланг | 1 |
| 13 | 4250888 | Шланг | 1 |
| 14 | A853388 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853288 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
