Автоматический. трубопроводы системы смазки (рукоять) — HITACHI ZX350LC-AMS

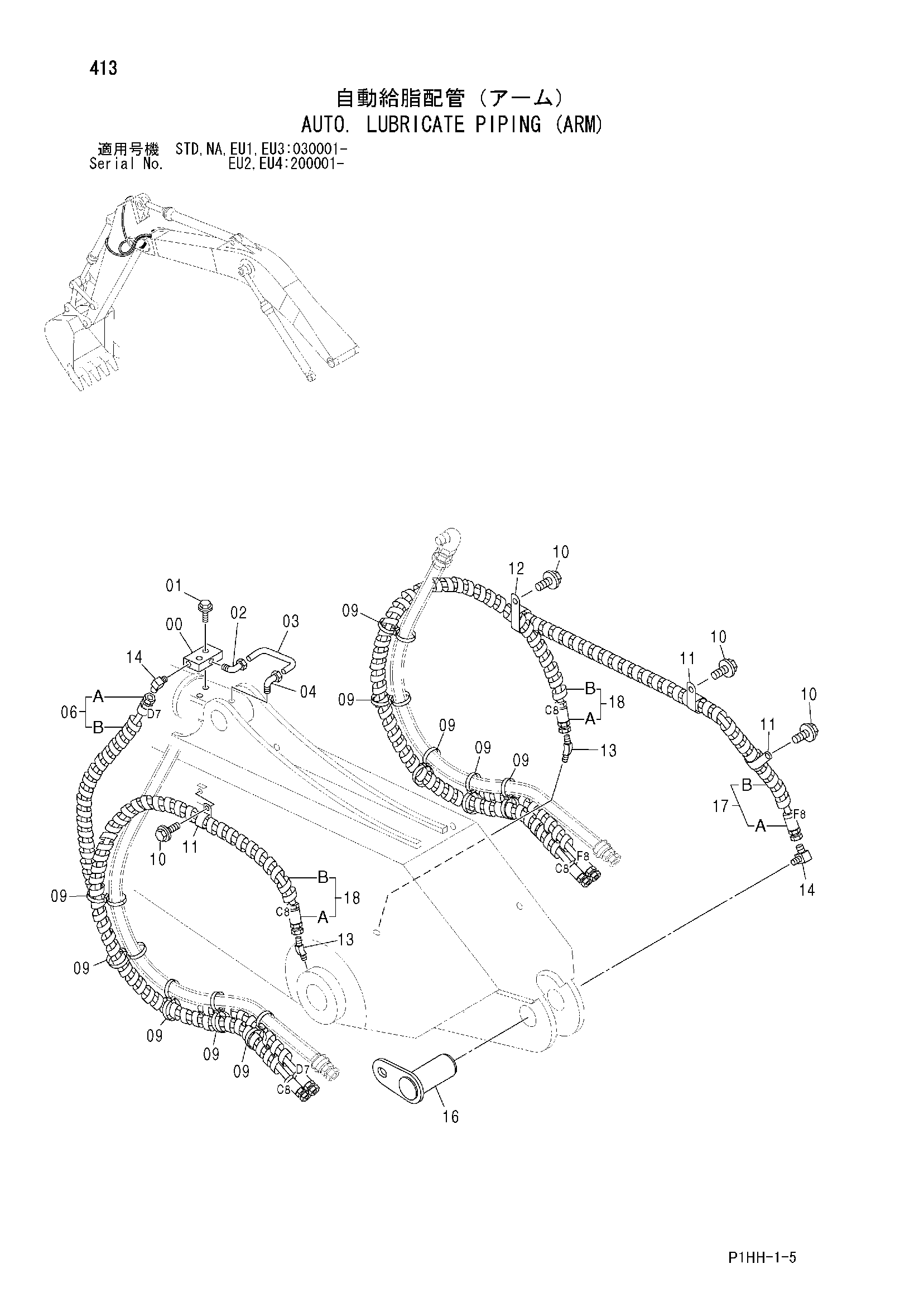

Заводская схема «Автоматический. трубопроводы системы смазки (рукоять)» для HITACHI ZX350LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4374204 | Блок | 1 |
| 01 | J011245 | Болт с шайбой | 2 |
| 01 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 02 | 4352675 | Штуцер трубки | 1 |
| 03 | 4461481 | Трубка | 1 |
| 04 | 4352674 | Штуцер трубки | 1 |
| 06 | 9198231 | Шланг в сборе | 1 |
| 06A | 4449709 | Шланг (D7) | 1 |
| 06B | 4327293 | Защитный кожух | 4 |
| 09 | 4373212 | Ленточный зажим | 10 |
| 10 | J011016 | Болт с шайбой | 4 |
| 10 | J271016 замена: J901016 | Болт с шайбой | 4 |
| 11 | 4190275 | Зажим | 3 |
| 12 | 4190292 | Зажим | 1 |
| 13 | 4298745 | Угловой штуцер | 2 |
| 14 | 4154656 | Угловой штуцер | 2 |
| 16 | 8085505 | Палец | 1 |
| 17 | 9205810 | Шланг в сборе | 1 |
| 17A | 4461126 | Шланг (F8) | 1 |
| 17B | 4327293 | Защитный кожух | 6 |
| 18 | 9198223 | Шланг в сборе | 2 |
| 18A | 4449701 | Шланг (C8) | 1 |
| 18B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
