Гусеничная цепь <MTH>[EU4] — HITACHI ZX350LC-AMS
Заводская схема «Гусеничная цепь <MTH>[EU4]» для HITACHI ZX350LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

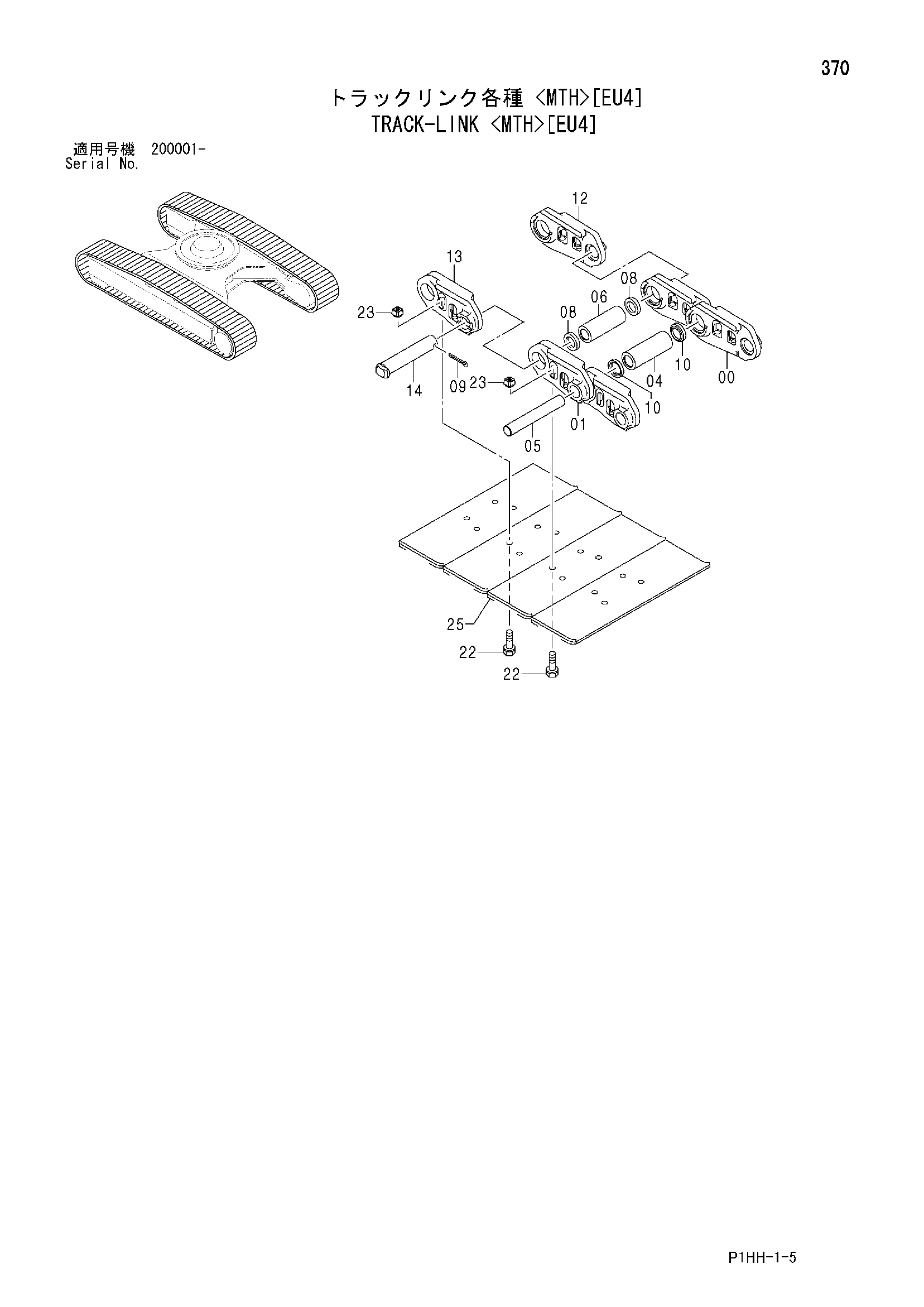

![Схема Гусеничная цепь <MTH>[EU4] HITACHI ZX350LC-AMS](/catalog-drawings/fa/fa7abf99-63cc-4ff2-8fb5-3b1a54f8f90b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9235885 | Гусеничная цепь в сборе (600G) | 2 | |
| 9235888 | Гусеничная цепь в сборе (750G) | 2 | |
| 00-14 | 9235886 | Гусеничная цепь в сборе | 1 |
| 00 | 4616097 | Гусеничная цепь | 48 |
| 01 | 4616098 | Гусеничная цепь | 48 |
| 04 | 4616102 | Втулка гусеница | 48 |
| 05 | 4616101 | Палец | 48 |
| 06 | 4616105 | Соединительная втулка | 1 |
| 08 | 4616106 | Втулка | 2 |
| 09 | 4616107 | Шплинт | 1 |
| 10 | 4232908 | Уплотнение | 96 |
| 12 | 4616099 | Гусеничная цепь M | 1 |
| 13 | 4616100 | Гусеничная цепь M | 1 |
| 14 | 4616104 | Соединительный палец | 1 |
| 22 | 4616108 | Болт башмак | 196 |
| 23 | 4616109 | Гайка | 196 |
| 25 | 2051074 | Башмак (600G) | 49 |
| 25 | 2051075 | Башмак (750G) | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
