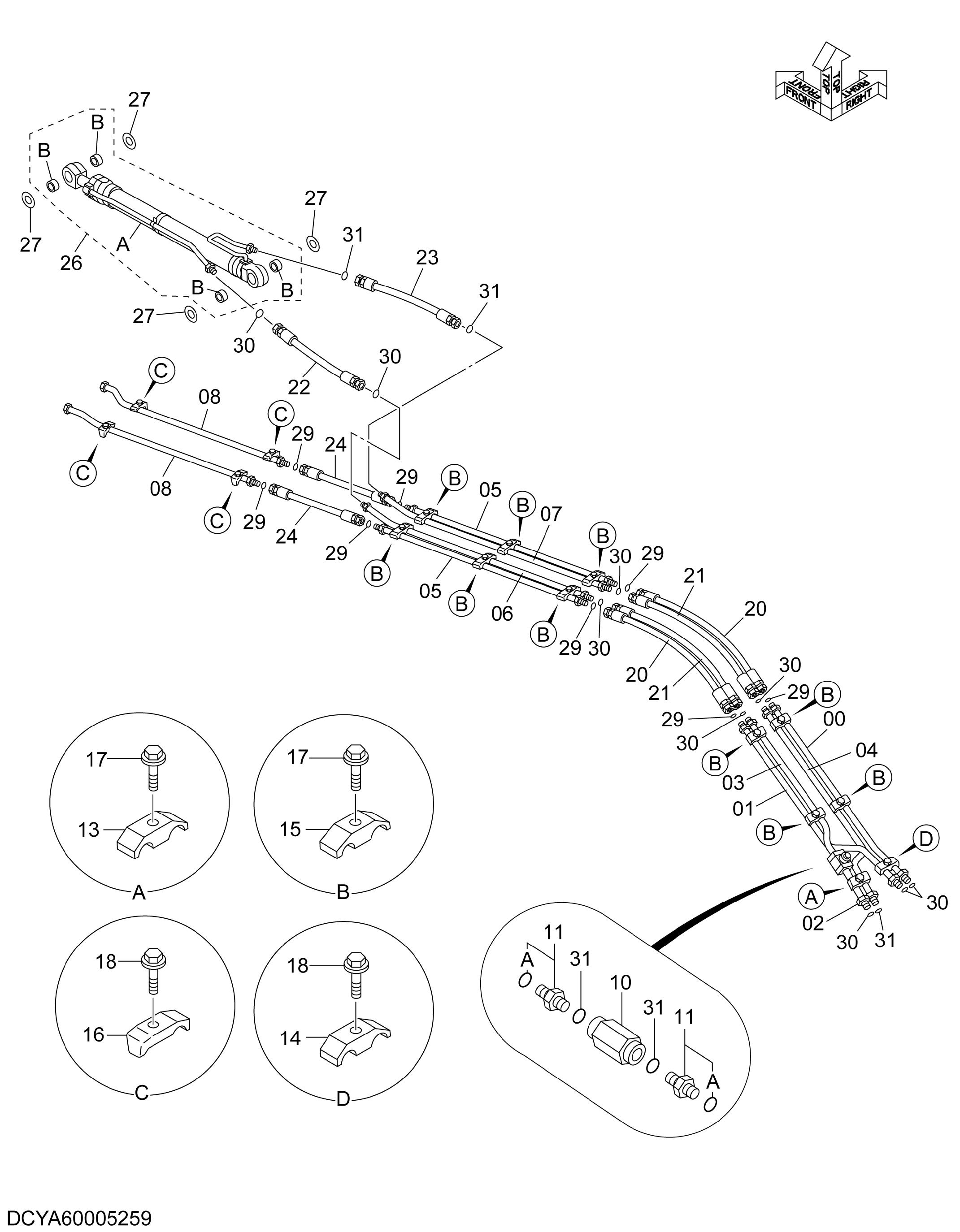

Гидролинии рабочего оборудования (1)(тип H18) — HITACHI ZX350LC-5N
Заводская схема «Гидролинии рабочего оборудования (1)(тип H18)» для HITACHI ZX350LC-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004917 | Трубка | 1 |
| 01 | YA40004918 | Трубка | 1 |
| 02 | 9756340 | Трубка | 1 |
| 03 | YA40004919 | Трубка | 1 |
| 04 | YA40004920 | Трубка | 1 |
| 05 | YA40004921 | Трубка | 2 |
| 06 | YA40004922 | Трубка | 1 |
| 07 | YA40004923 | Трубка | 1 |
| 08 | YA40004924 | Трубка | 2 |
| 10 | 9075046 | Клапан словретурн | 1 |
| 11 | 4207425 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4189860 | Хомут трубки | 1 |
| 14 | 4189859 | Хомут трубки | 1 |
| 15 | 4153488 | Хомут трубки | 10 |
| 16 | 4190126 | Хомут трубки | 4 |
| 17 | J271270 | Болт с шайбой | 11 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271260 | Болт с шайбой | 5 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4670939 | Шланг | 2 |
| 21 | 4659685 | Шланг | 2 |
| 22 | 4250888 | Шланг | 1 |
| 23 | 4640080 | Шланг | 1 |
| 24 | 4400846 | Шланг | 2 |
| 26 | 9292426 | Гидроцилиндр рукояти | 1 |
| 26A | 4686334 | Гидроцилиндр рукояти | 1 |
| 26B | 4381859 | Втулка | 4 |
| 27 | 4085479 | Пылезащитное уплотнение | 4 |
| 29 | 4187308 | Уплотнительное кольцо | 8 |
| 30 | 4187328 | Уплотнительное кольцо | 9 |
| 31 | 4187329 | Уплотнительное кольцо | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
