Гидролинии рабочего оборудования (1)(тип H22) — HITACHI ZX350LC-5N

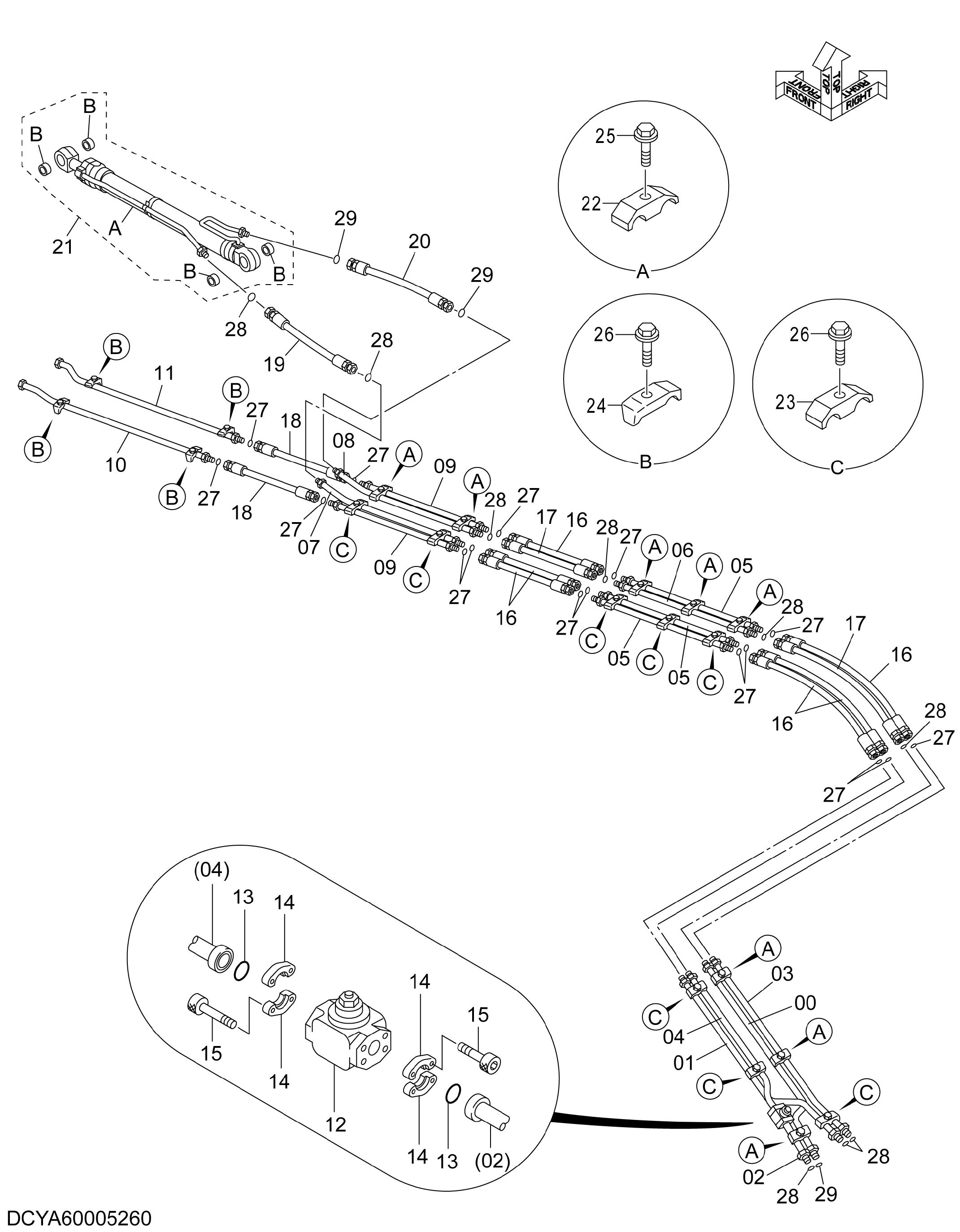

Заводская схема «Гидролинии рабочего оборудования (1)(тип H22)» для HITACHI ZX350LC-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115180 | Трубка | 1 |
| 01 | 8115181 | Трубка | 1 |
| 02 | 9767053 | Трубка | 1 |
| 03 | 8115182 | Трубка | 1 |
| 04 | 8115183 | Трубка | 1 |
| 05 | 9770084 | Трубка | 3 |
| 06 | 9770083 | Трубка | 1 |
| 07 | 8115184 | Трубка | 1 |
| 08 | 8115185 | Трубка | 1 |
| 09 | 9770085 | Трубка | 2 |
| 10 | 8115186 | Трубка | 1 |
| 11 | 8115187 | Трубка | 1 |
| 12 | 4330223 | Клапан словретур | 1 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 14 | 986910 | Разъёмный фланец | 4 |
| 15 | M341030 | Болт с внутренним шестигранником | 8 |
| 16 | 4649407 | Шланг | 6 |
| 17 | 4286814 | Шланг | 2 |
| 18 | 4477667 | Шланг | 2 |
| 19 | 4345675 | Шланг | 1 |
| 20 | 4387252 | Шланг | 1 |
| 21 | 9292426 | Гидроцилиндр рукояти | 1 |
| 21A | 4686334 | Гидроцилиндр рукояти | 1 |
| 21B | 4381859 | Втулка | 4 |
| 22 | 4153488 | Хомут трубки | 8 |
| 23 | 4189859 | Хомут трубки | 8 |
| 24 | 4190126 | Хомут трубки | 4 |
| 25 | J271270 | Болт с шайбой | 8 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271260 | Болт с шайбой | 12 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 16 |
| 28 | 4187328 | Уплотнительное кольцо | 9 |
| 29 | 4187329 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
