Пилотные гидролинии (AFL (ауксилиарй функтион рычаг)) — HITACHI ZX350LC-5B

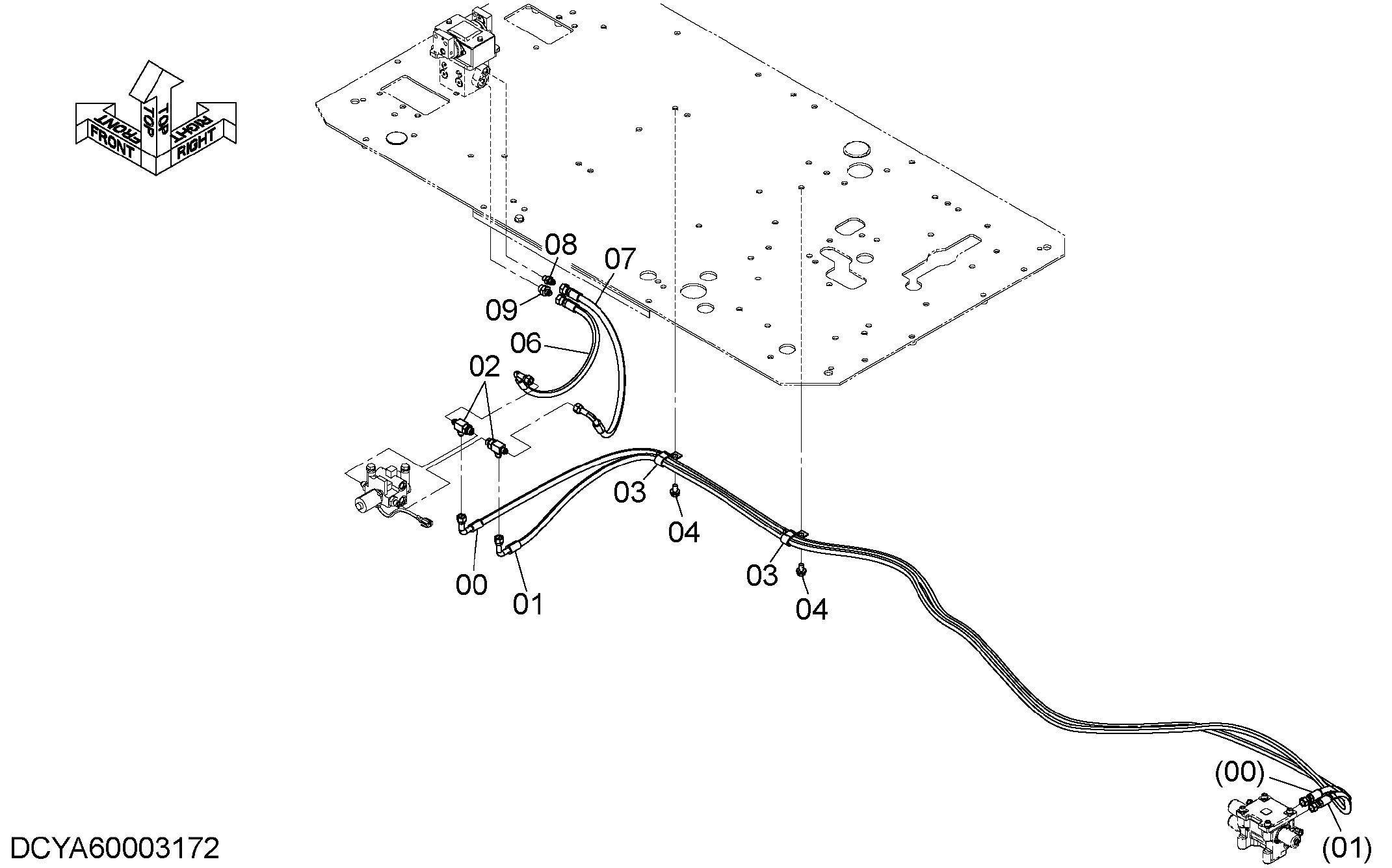

Заводская схема «Пилотные гидролинии (AFL (ауксилиарй функтион рычаг))» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00009539 | Шланг | 1 |
| 01 | YA00009540 | Шланг | 1 |
| 02 | A852433 | Тройник | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190282 | Зажим | 2 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4726439 | Шланг | 1 |
| 07 | YA00002788 | Шланг | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
