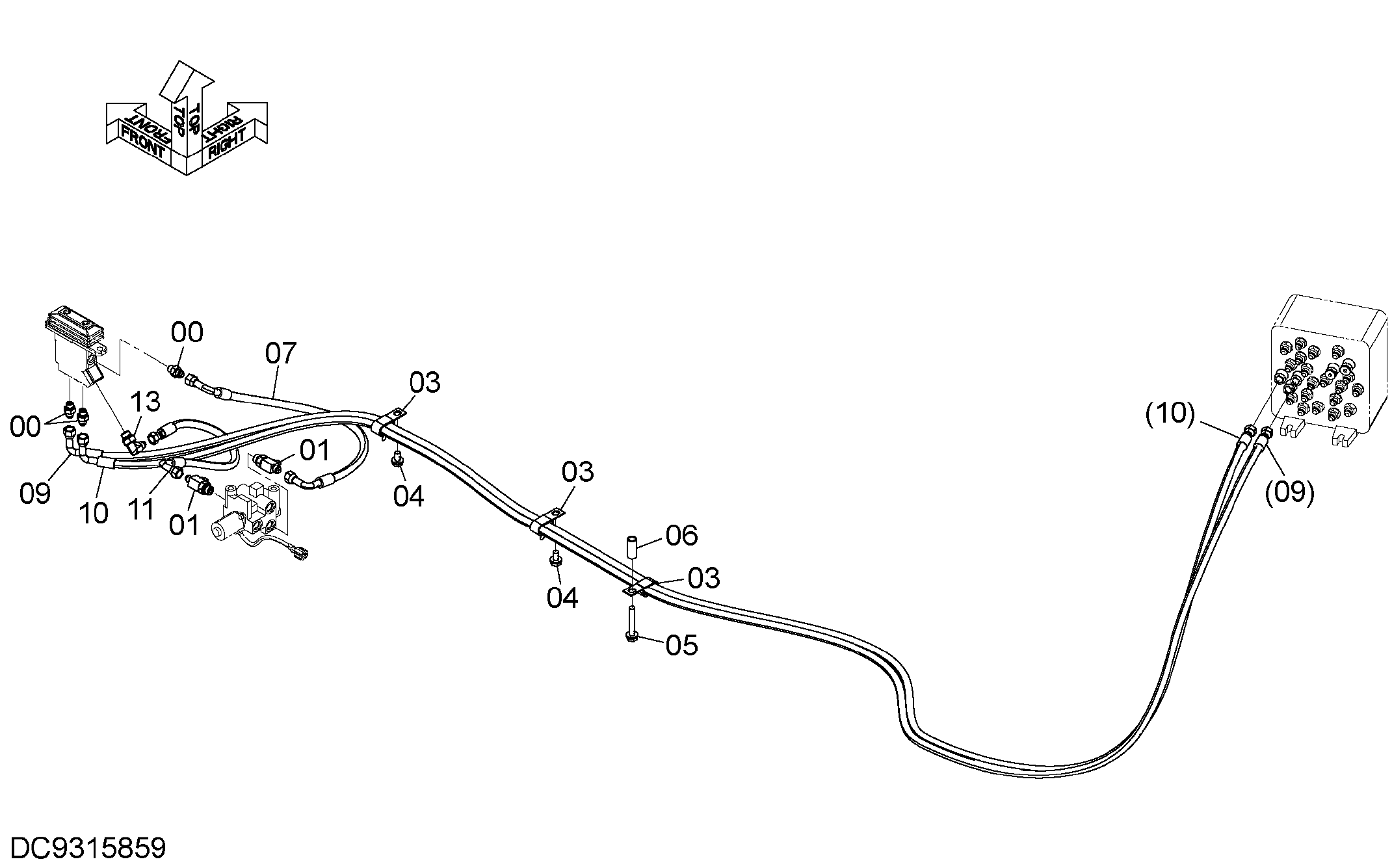

Пилотные гидролинии (2P-BOOM)(2) — HITACHI ZX350LC-5B
Заводская схема «Пилотные гидролинии (2P-BOOM)(2)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190282 | Зажим | 3 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271065 | Болт с шайбой | 1 |
| 05A | J901065 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4462542 | Проставка | 1 |
| 07 | 4645592 | Шланг | 1 |
| 09 | YA00004134 | Шланг | 1 |
| 10 | 4715744 | Шланг | 1 |
| 11 | 4696390 | Шланг | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
