Пилотные гидролинии (2P-BOOM)(1) — HITACHI ZX350LC-5B

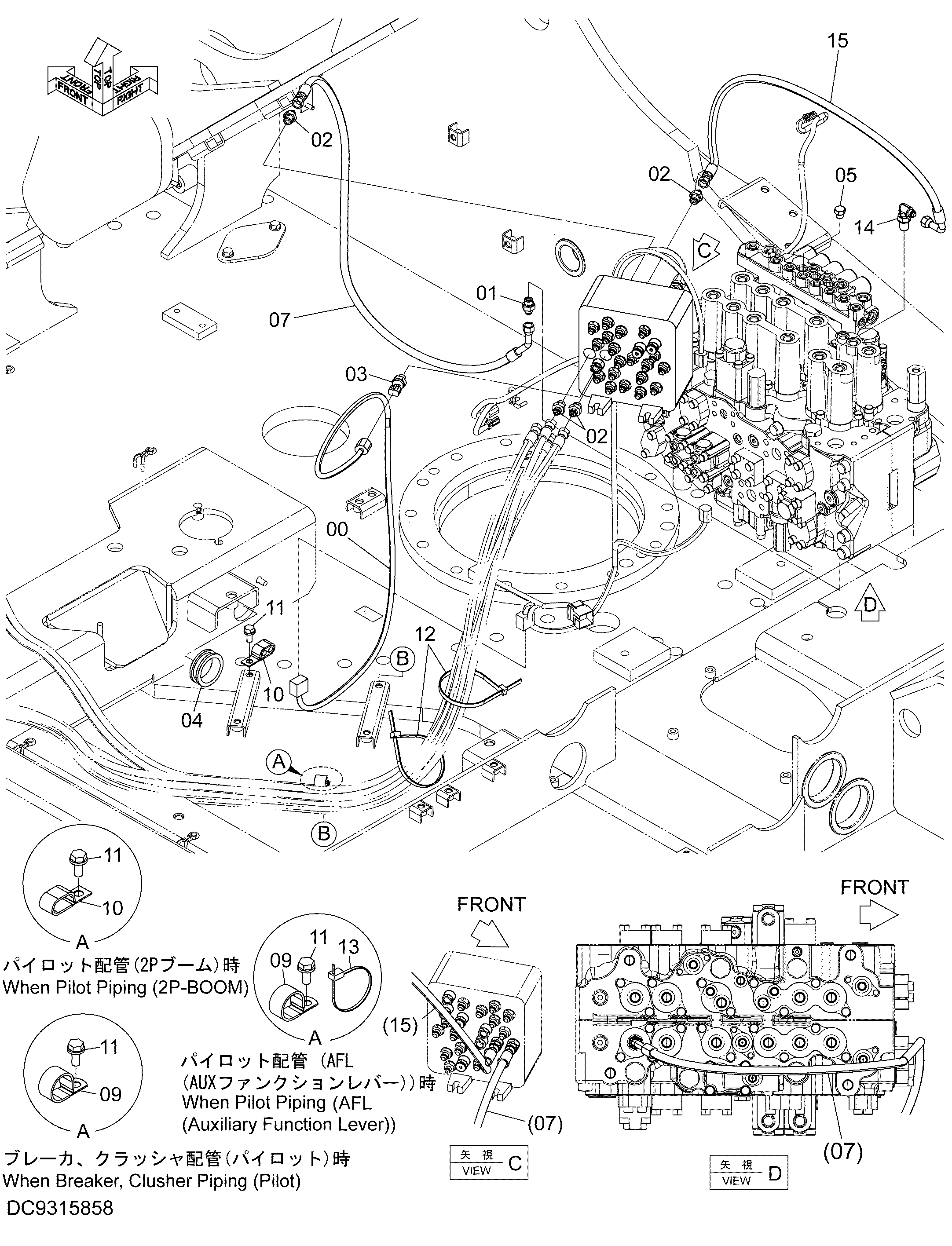

Заводская схема «Пилотные гидролинии (2P-BOOM)(1)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00004006 | Жгут проводов | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4436535 | Датчик давления | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4201749 | Резиновая втулка | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4715731 | Шланг | 1 |
| 09 | 4190264 | Зажим | 1 |
| 10 | 4190282 | Зажим | 2 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4323613 | Ленточный зажим | 2 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 14 | 4208913 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4725700 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
