Электрооборудование (5-1) — HITACHI ZX350LC-5B

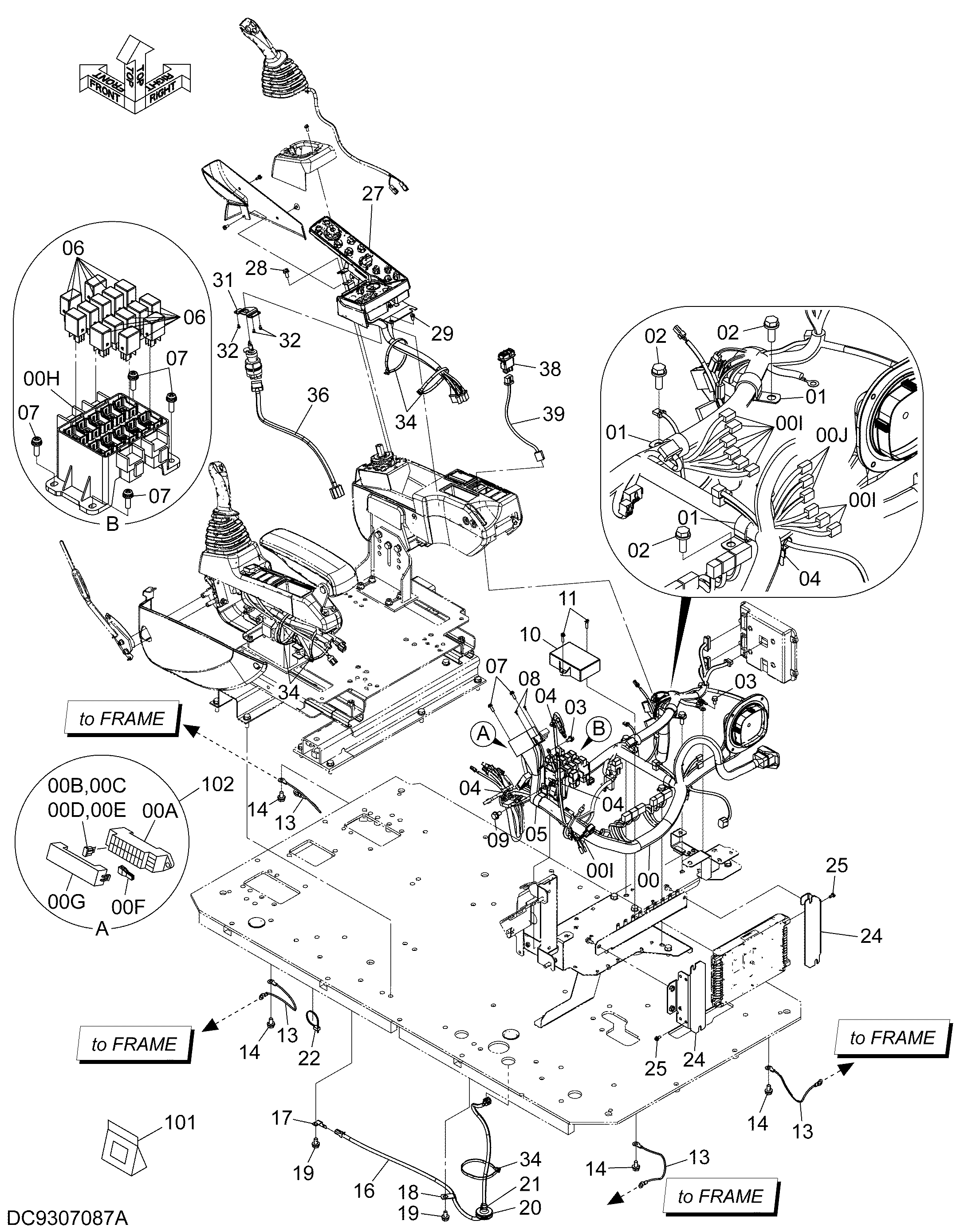

Заводская схема «Электрооборудование (5-1)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007409 | Жгут проводов | 1 |
| 00A | 4456735 | Короб предохранитель | 1 |
| 00B | 4428910 | Предохранитель | 10 |
| 00C | 4428911 | Предохранитель | 5 |
| 00D | 4436736 | Предохранитель | 4 |
| 00E | 4639136 | Предохранитель | 1 |
| 00F | 4436737 | Пуллер | 1 |
| 00G | YA00001346 | Крышка | 1 |
| 00H | 4427429 | Короб реле | 1 |
| 00I | 4456778 | Диод | 10 |
| 00J | 4611526 | Диод | 3 |
| 01 | 4192035 | Зажим | 3 |
| 02 | J271030 | Болт с шайбой | 3 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4254600 | Зажим | 4 |
| 05 | 4190264 | Зажим | 1 |
| 06 | 4436534 | Реле | 14 |
| 07 | J460620 | Винт с шайбой | 6 |
| 08 | J460310 | Винт с шайбой | 2 |
| 09 | J271020 | Болт с шайбой | 1 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4707468 | Контроллер | 1 |
| 11 | J460625 | Винт с шайбой | 2 |
| 13 | 4464075 | Жгут проводов | 4 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4630572 | Жгут проводов | 1 |
| 17 | 4257159 | Кронштейн | 1 |
| 18 | 4190261 | Зажим | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4637225 | Резиновая втулка | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 22 | 4055312 | Ленточный зажим | 1 |
| 24 | 8119319 | Кронштейн | 2 |
| 25 | J460616 | Винт с шайбой | 4 |
| 27 | 9315463 | Выключатель в сборе | 1 |
| 28 | J460820 | Винт с шайбой | 1 |
| 29 | J460616 | Винт с шайбой | 1 |
| 31 | 3117588 | Кронштейн | 1 |
| 32 | J460410 | Винт с шайбой | 3 |
| 34 | 4121859 | Ленточный зажим | 5 |
| 36 | 4708537 | Жгут проводов | 1 |
| 38 | YA00003369 | Выключатель | 1 |
| 39 | YA00003944 | Жгут проводов | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
| 102 | 4460037 | Короб предохранитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
