Вспомогательный трубопроводы (стрела)(тип H18LD) — HITACHI ZX350LC-5B

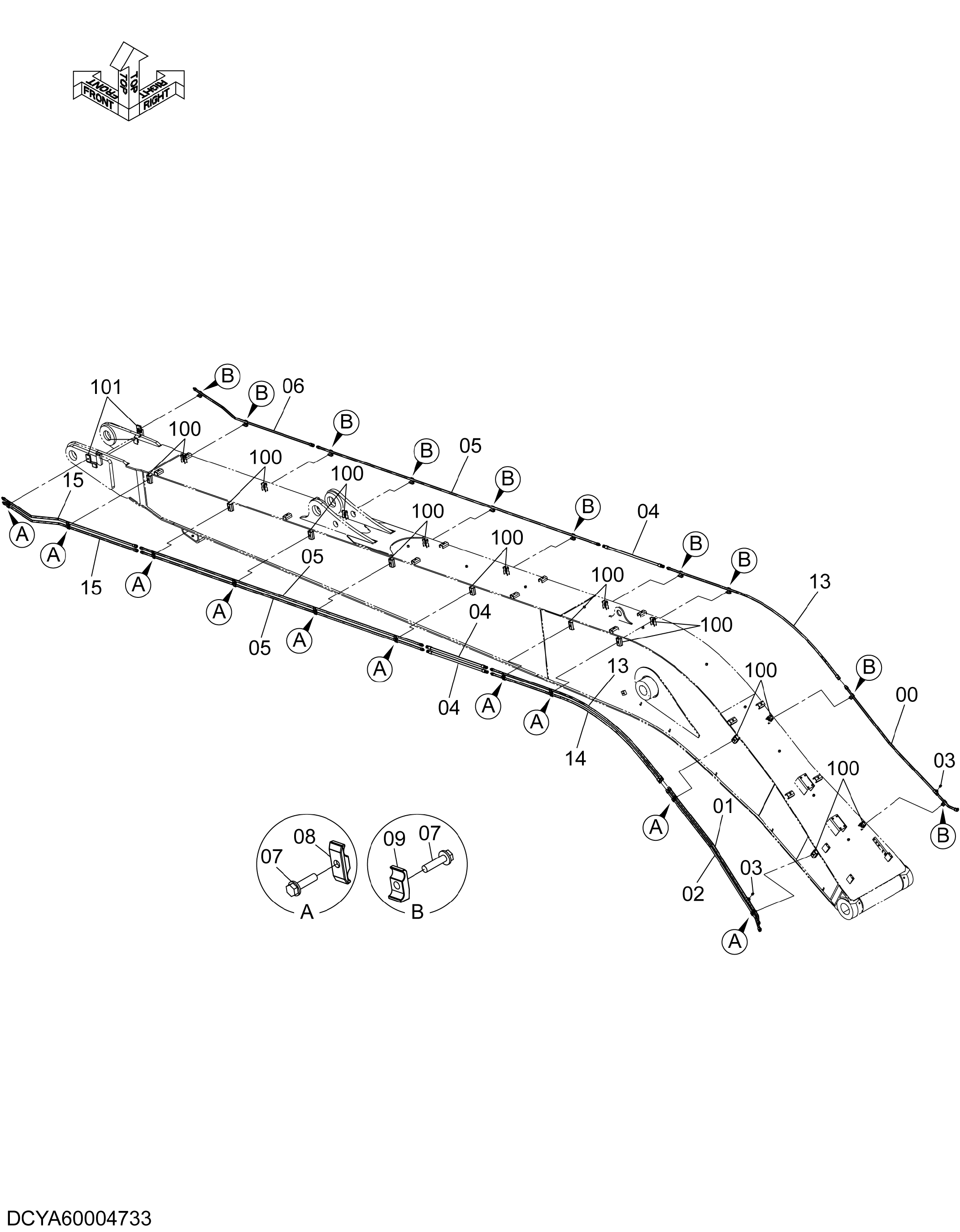

Заводская схема «Вспомогательный трубопроводы (стрела)(тип H18LD)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006782 | Трубка | 1 |
| 01 | YA40006783 | Трубка | 1 |
| 02 | YA40006784 | Трубка | 1 |
| 03 | 94-2023 | Пробка | 2 |
| 04 | 4361511 | Шланг | 3 |
| 05 | YA40006720 | Трубка | 3 |
| 06 | YA40006599 | Трубка | 1 |
| 07 | J271250 | Болт с шайбой | 20 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4189858 | Хомут трубки | 10 |
| 09 | 4190124 | Хомут трубки | 10 |
| 13 | YA40007900 | Трубка | 2 |
| 14 | YA40007901 | Трубка | 1 |
| 15 | YA40006910 | Трубка | 2 |
| 100 | 9765301 | Седло винта | 18 |
| 101 | 4469308 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
