Трубопроводы системы смазки (1)(тип H20LD) — HITACHI ZX350LC-5B

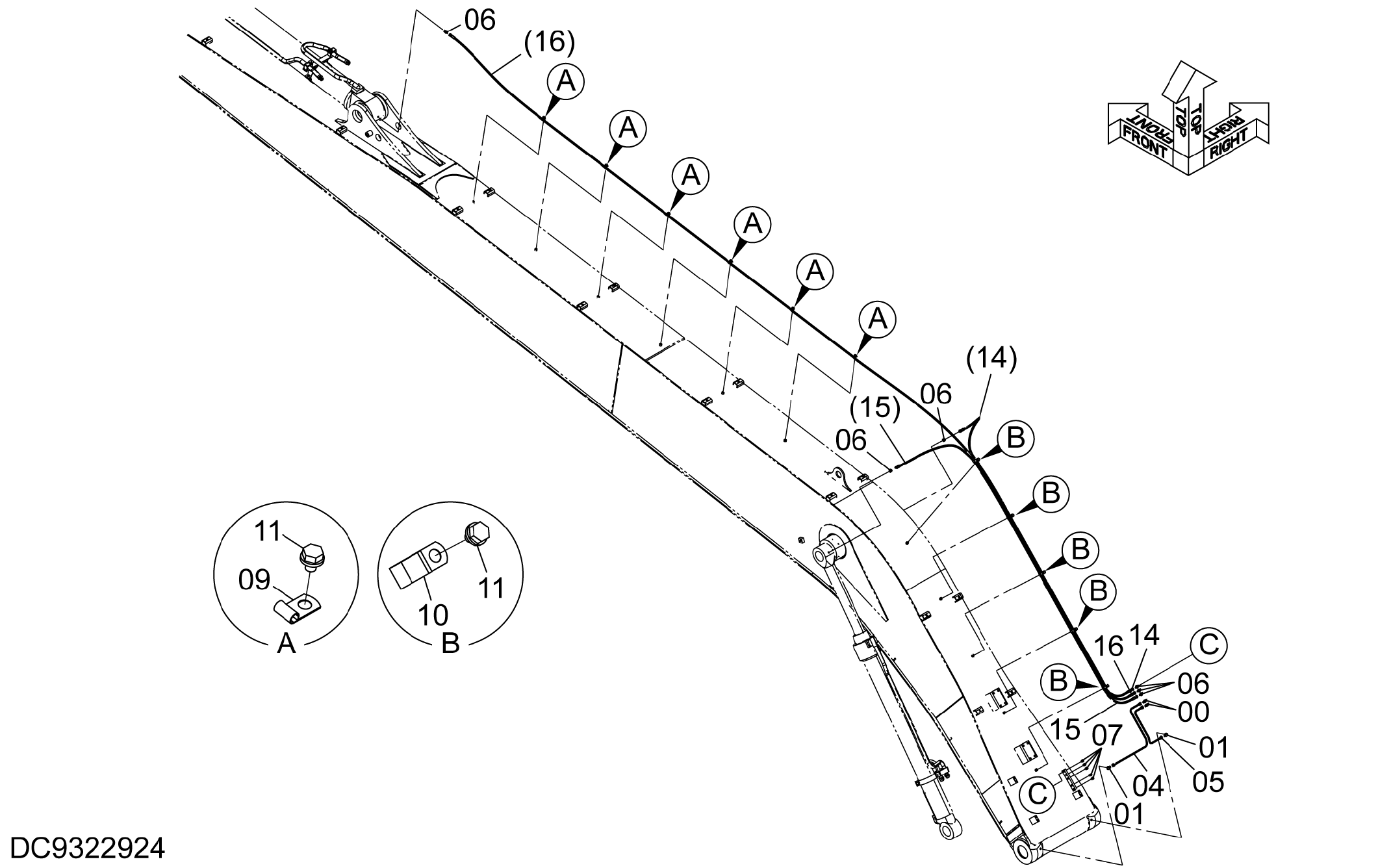

Заводская схема «Трубопроводы системы смазки (1)(тип H20LD)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4360981 | Штуцер трубки | 2 |
| 01 | 4345297 | Штуцер трубки | 2 |
| 04 | 4713340 | Трубка | 1 |
| 05 | 4713341 | Трубка | 1 |
| 06 | 4154651 | Адаптер | 6 |
| 07 | J75482 | Пресс-маслёнка | 5 |
| 09 | 4190261 | Зажим | 6 |
| 10 | 4252877 | Зажим | 5 |
| 11 | J271016 | Болт с шайбой | 11 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 4718270 | Пластиковый шланг | 1 |
| 15 | 4718271 | Пластиковый шланг | 1 |
| 16 | 4644472 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
