Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX350LC-5B

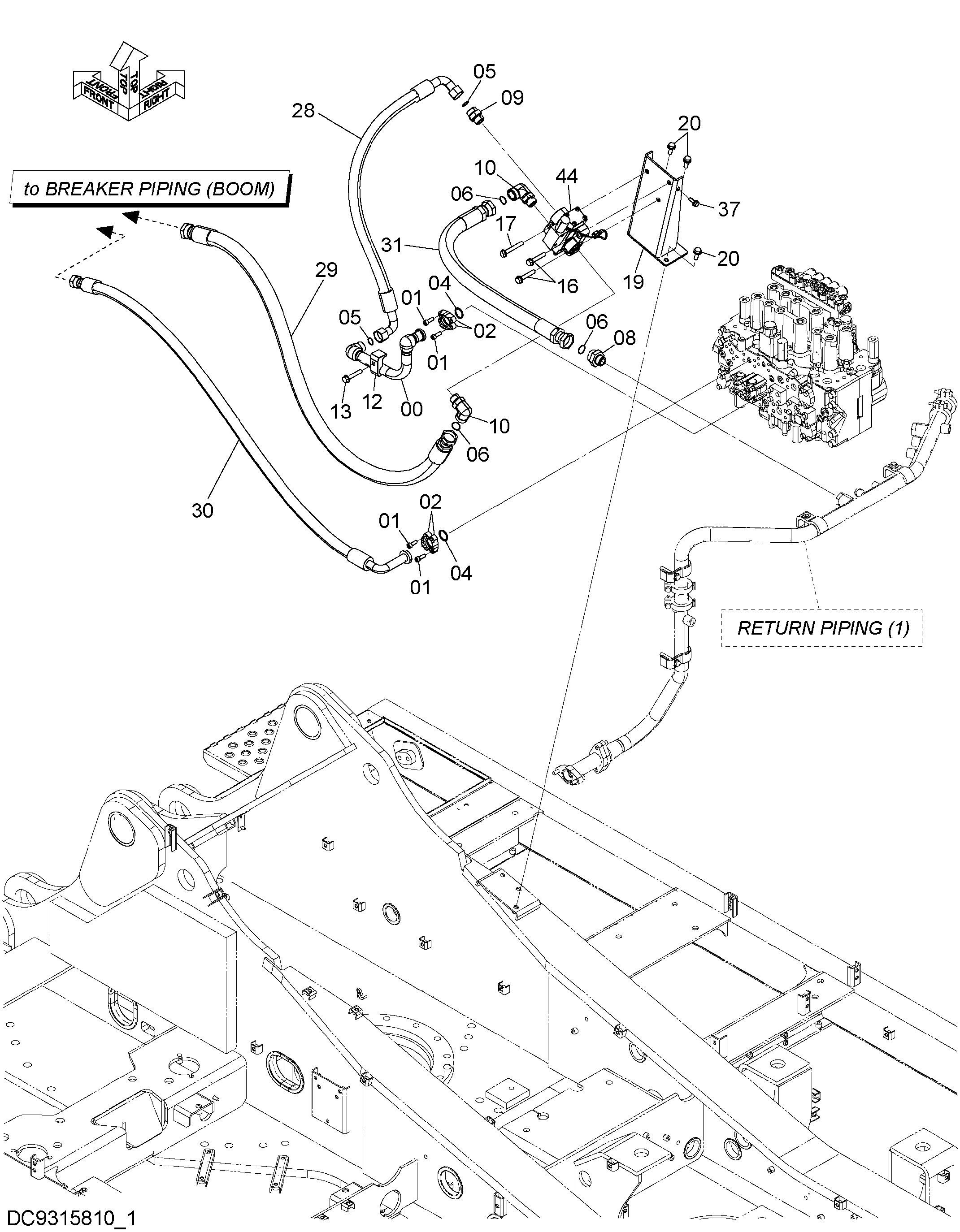

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120165 | Трубка | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4187329 | Уплотнительное кольцо | 3 |
| 08 | A853180 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853188 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853380 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4190127 | Хомут трубки | 1 |
| 13 | J271270 | Болт с шайбой | 1 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | J271270 | Болт с шайбой | 2 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271290 | Болт с шайбой | 1 |
| 17A | J901290 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 7050780 | Кронштейн | 1 |
| 20 | J271235 | Болт с шайбой | 3 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 28 | YA00011796 | Шланг | 1 |
| 29 | YA60007843 | В сборе шланг | 1 |
| 29A | 4650840 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 8 |
| 30 | 9134319 | В сборе шланг | 1 |
| 30A | 4297044 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 5 |
| 31 | 4715728 | Шланг | 1 |
| 37 | J271030 | Болт с шайбой | 1 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 44 | 4713713 | Клапан селектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
