Гидроцилиндр — HITACHI ZX350LC-5B

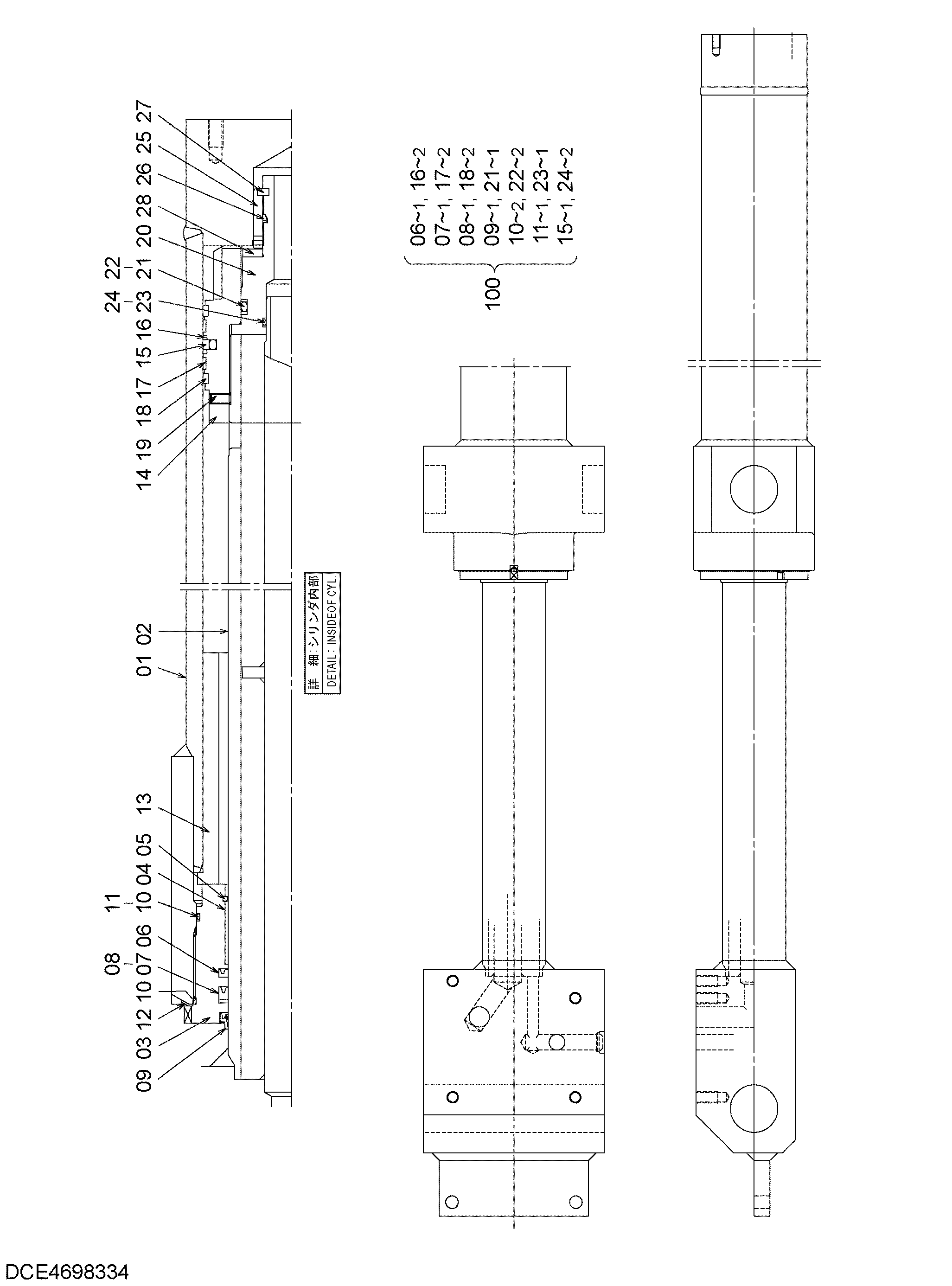

Заводская схема «Гидроцилиндр» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4698334 | Гидроцилиндр | 1 | |
| 03 | 0961703 | Головка гидроцилиндра | 1 |
| 04 | 0925704 | Втулка | 1 |
| 05 | 0208504 | Стопорное кольцо | 1 |
| 06 | 0836105 | Кольцо | 1 |
| 07 | 0836106 | U-образная манжета | 1 |
| 08 | 0836107 | Опорное кольцо | 1 |
| 09 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811145 | Уплотнительное кольцо | 2 |
| 11 | 0871805 | Опорное кольцо | 1 |
| 12 | 0208510 | Стопорная шайба | 1 |
| 13 | 0961704 | Проставка | 1 |
| 14 | 0961705 | Поршень | 1 |
| 15 | 0224106 | Кольцо сеаласс'й | 1 |
| 16 | 0880605 | Опорное кольцо | 2 |
| 17 | 0880606 | Направляющее кольцо | 2 |
| 18 | 0224108 | Направляющее кольцо | 2 |
| 19 | 0250810 | Установочный винт | 1 |
| 20 | 0961706 | Шток амортизатор | 1 |
| 21 | 4098435 | Уплотнительное кольцо | 1 |
| 22 | 4075674 | Опорное кольцо | 2 |
| 23 | 992444 | Уплотнительное кольцо | 1 |
| 24 | 0961707 | Опорное кольцо | 2 |
| 25 | 0961708 | Амортизирующий подшипник | 1 |
| 26 | 0937410 | Уплотнение амортизатор | 1 |
| 27 | 0492212 | Ограничитель | 2 |
| 28 | 0492213 | Стопорное кольцо | 1 |
| 100 | 0961709 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
