Интеркоолер трубопроводы — HITACHI ZX350LC-5B

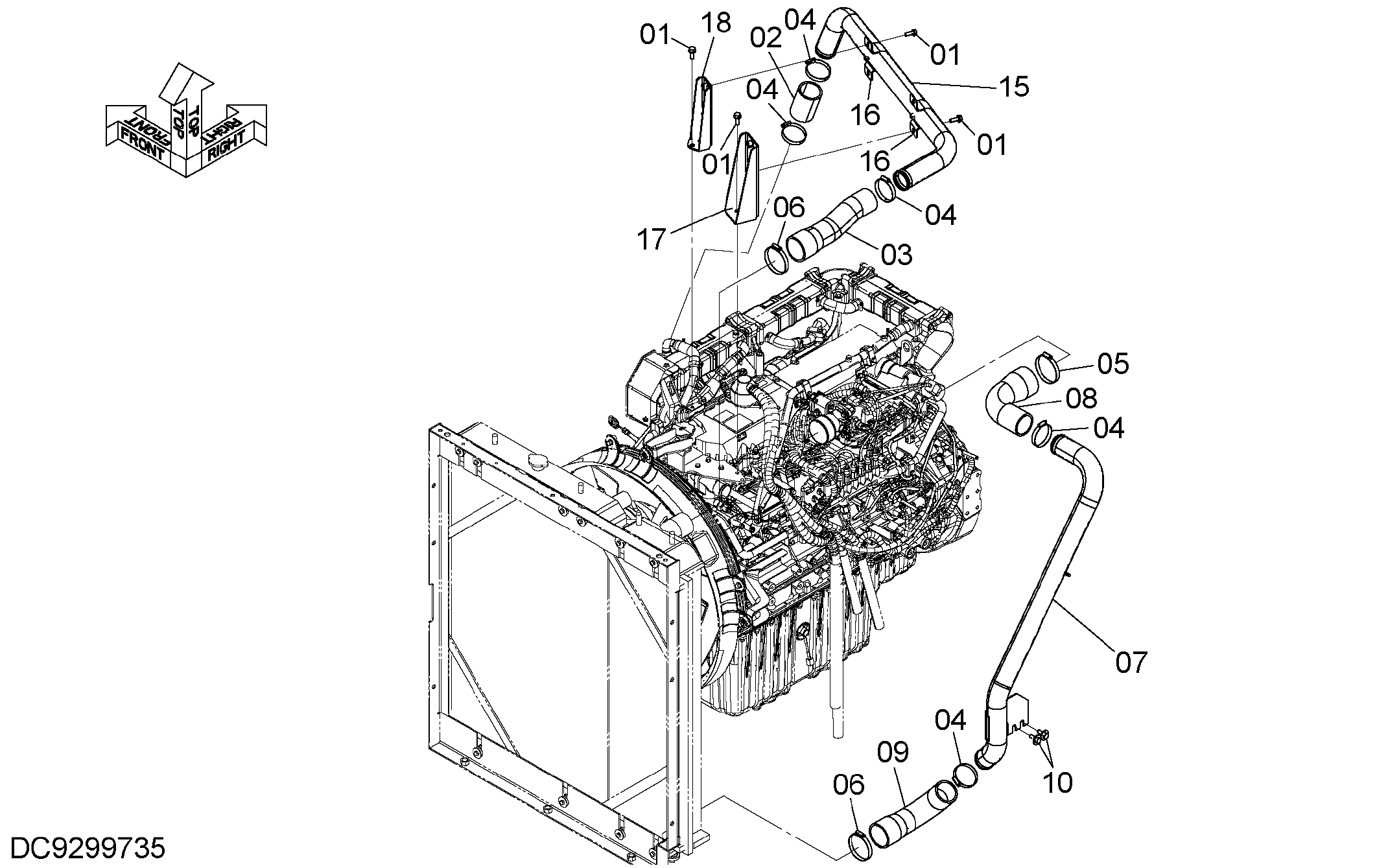

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4698585 | Воздушный шланг | 1 |
| 03 | 4698821 | Воздушный шланг | 1 |
| 04 | 4504491 | Хомут шланга | 5 |
| 05 | 4503469 | Хомут шланга | 1 |
| 06 | 4507512 | Хомут шланга | 2 |
| 07 | 7056508 | Трубка воздушный | 1 |
| 08 | 4698614 | Воздушный шланг | 1 |
| 09 | 4698822 | Воздушный шланг | 1 |
| 10 | J281030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 15 | 8125184 | Трубка воздушный | 1 |
| 16 | 4727802 | Хомут трубки | 2 |
| 17 | 8126321 | Кронштейн | 1 |
| 18 | 8126322 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
