Насос блок — HITACHI ZX350LC-5B

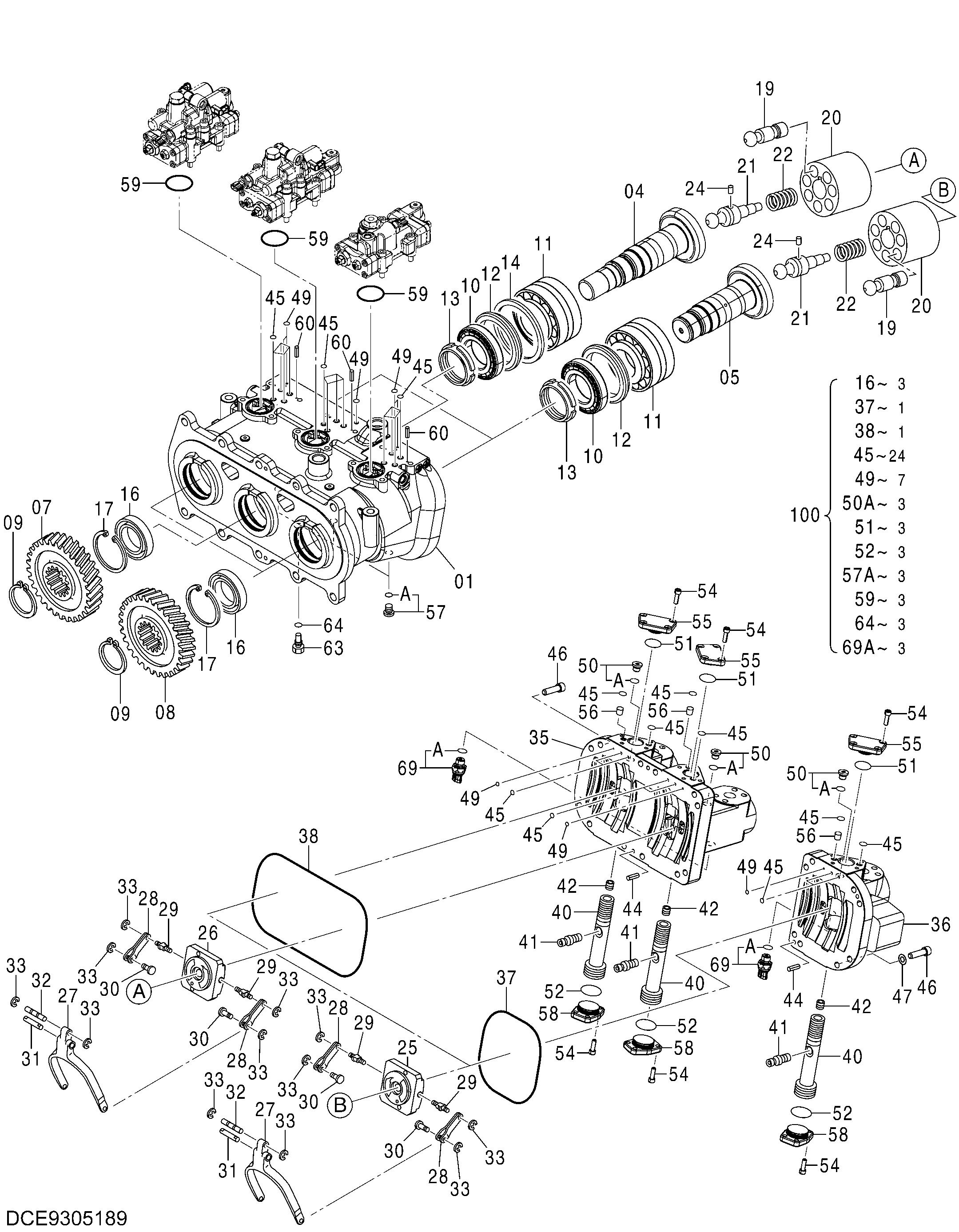

Заводская схема «Насос блок» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9305189 | Блок насос | 1 | |
| 01 | 0007080 | Корпус насос | 1 |
| 04 | 1036135 | Дисковый дривинг | 1 |
| 05 | 2057436 | Дисковый | 2 |
| 07 | 3115128 | Шестерня | 1 |
| 08 | 3115129 | Шестерня | 2 |
| 09 | 4103152 | Стопорное кольцо | 3 |
| 10 | 4695163 | Роликовый подшипник | 3 |
| 11 | 4366256 | Роликовый подшипник | 3 |
| 12 | 4695139 | Кольцо | 3 |
| 13 | 4695164 | Гайка подшипник. | 3 |
| 14 | 4695138 | Кольцо упорный | 1 |
| 16 | 4695159 | Масляное уплотнение | 3 |
| 17 | 959501 | Стопорное кольцо | 3 |
| 19 | 8051275 | Поршень | 21 |
| 20 | 2022744 | Ротор | 3 |
| 21 | 3081023 | Вал центральный | 3 |
| 22 | 4194362 | Пружина сжатия | 3 |
| 24 | 4198956 | Палец | 3 |
| 25 | 9749142 | Клапан | 2 |
| 26 | 9770465 | Клапан | 1 |
| 27 | 3039569 | Тяга | 3 |
| 28 | 9724756 | Рычаг | 6 |
| 29 | 4179179 | Палец | 6 |
| 30 | 4179177 | Палец | 6 |
| 31 | 4200227 | Палец | 3 |
| 32 | 4179176 | Палец | 3 |
| 33 | 4146370 | Стопорное кольцо | 18 |
| 35 | 1036148 | Головка | 1 |
| 36 | 1036178 | Головка | 1 |
| 37 | 4699401 | Уплотнительное кольцо | 1 |
| 38 | 4699402 | Уплотнительное кольцо | 1 |
| 40 | 3106174 | Поршень серво | 3 |
| 41 | 4641714 | Палец | 3 |
| 42 | 4337812 | Установочный винт | 3 |
| 44 | 4099290 | Пружинный штифт | 4 |
| 45 | 4180349 | Уплотнительное кольцо | 24 |
| 46 | M341245 | Болт с внутренним шестигранником | 20 |
| 47 | 495841 | Пружинная шайба | 20 |
| 49 | 4343074 | Уплотнительное кольцо | 7 |
| 50 | 9134110 | Пробка | 3 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4355081 | Уплотнительное кольцо | 3 |
| 52 | 4294621 | Уплотнительное кольцо | 3 |
| 54 | M340820 | Болт с внутренним шестигранником | 24 |
| 55 | 4693857 | Ограничитель | 3 |
| 56 | 4427347 | Пробка | 3 |
| 57 | 9134111 | Пробка | 3 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4718722 | Ограничитель | 3 |
| 59 | 4348665 | Уплотнительное кольцо | 3 |
| 60 | 4515041 | Пружинный штифт | 6 |
| 63 | 4233165 | Пробка | 3 |
| 64 | 957366 | Уплотнительное кольцо | 3 |
| 69 | 4703324 | Датчик давления | 3 |
| 69A | 4365826 | Уплотнительное кольцо | 1 |
| 100 | YB00000300 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
