Пилотные гидролинии (поток производительность селектор) — HITACHI ZX350LC-5B

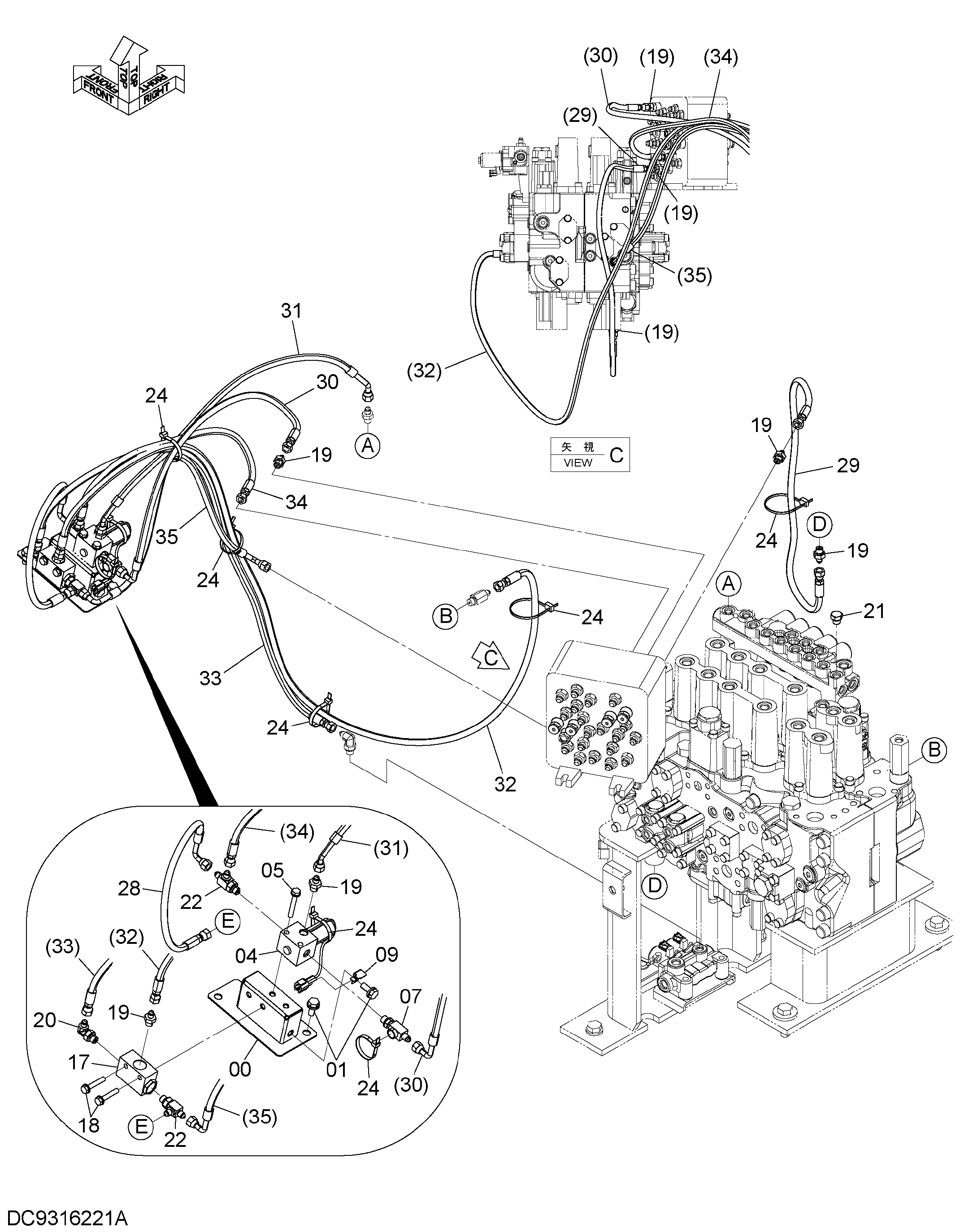

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006981 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4729022 | Электромагнитный клапан | 1 |
| 05 | J260860 | Болт с шайбой | 2 |
| 05A | J900860 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4364784 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4257159 | Кронштейн | 1 |
| 17 | 4203447 | Челночный клапан | 1 |
| 18 | J260845 | Болт с шайбой | 2 |
| 18A | J900845 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | A852122 | Адаптер | 5 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A885002 | Пробка | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852422 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 7 |
| 28 | 4618606 | Шланг | 1 |
| 29 | 4726294 | Шланг | 1 |
| 30 | 4682197 | Шланг | 1 |
| 31 | YA00010669 | Шланг | 1 |
| 32 | YA60007881 | В сборе шланг | 1 |
| 32A | YA00010668 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 4 |
| 33 | YA60007578 | В сборе шланг | 1 |
| 33A | YA00010238 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 3 |
| 34 | YA00010239 | Шланг | 1 |
| 35 | YA00010750 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
