Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX350LC-5B

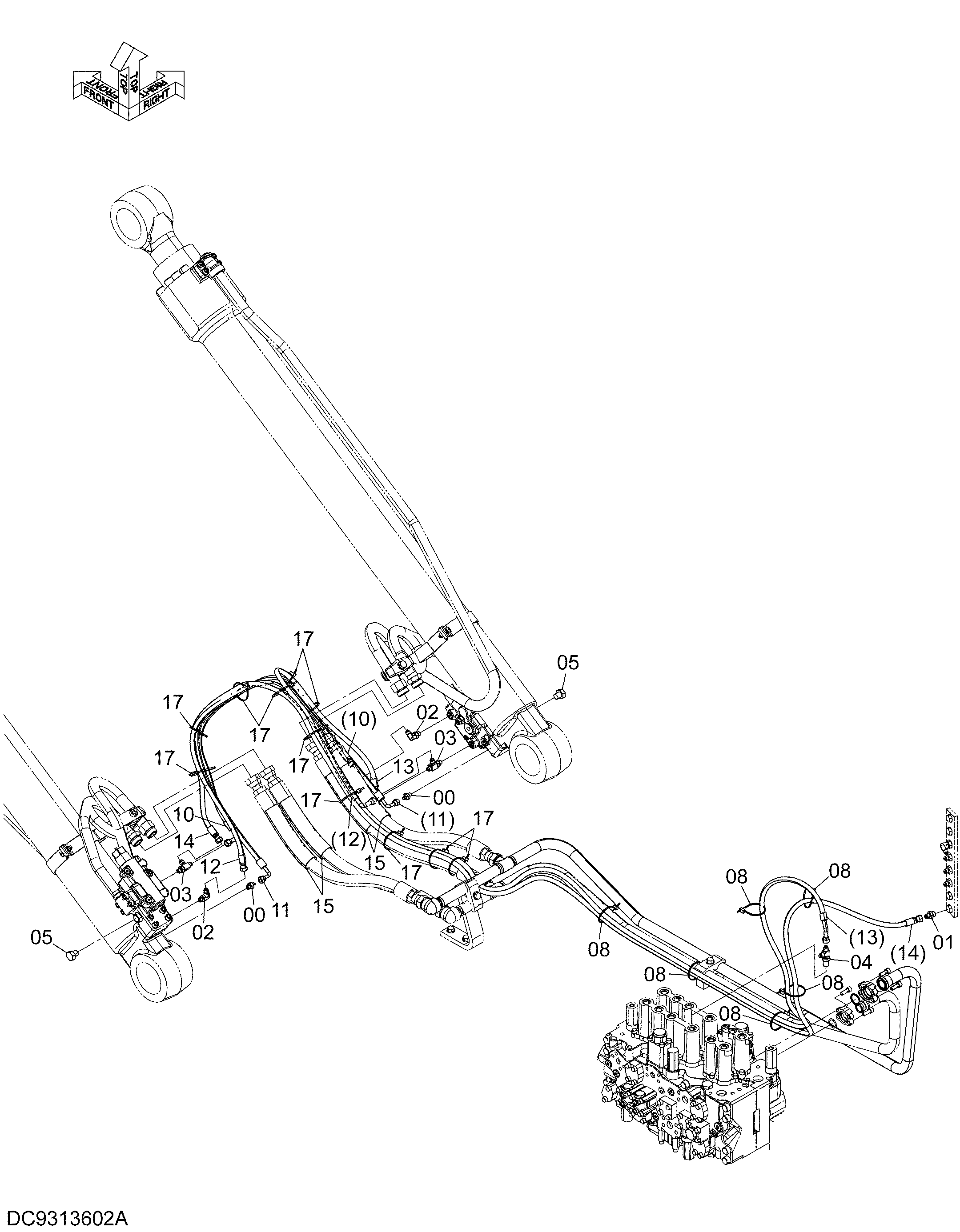

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852423 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4208910 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4435299 | Пробка | 2 |
| 05A | 4506416 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 6 |
| 10 | 9290366 | В сборе шланг | 1 |
| 10A | 4313343 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | YA00009919 | Шланг | 1 |
| 12 | 9258185 | Шланг в сборе | 1 |
| 12A | 4628865 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | YA60000457 | В сборе шланг | 1 |
| 13A | YA00000674 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 11 |
| 14 | YA60000458 | В сборе шланг | 1 |
| 14A | YA00000675 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 11 |
| 15 | 4327294 | Защитный кожух | 4 |
| 17 | 4121859 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
