Детали глушителя — HITACHI ZX350LC-5B

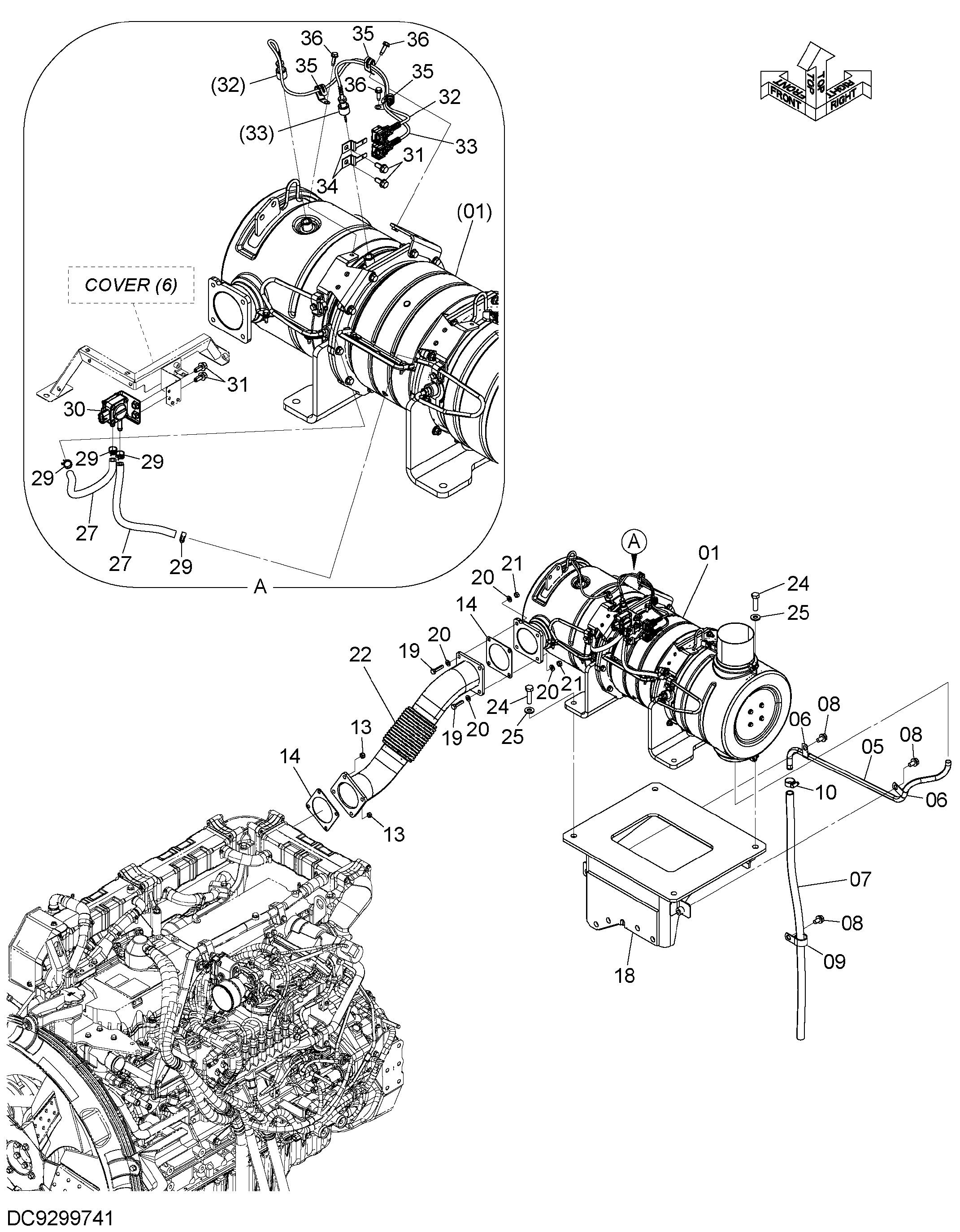

Заводская схема «Детали глушителя» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4706443 | Глушитель фильтр | 1 |
| 05 | YA00004678 | Трубка | 1 |
| 06 | 4722645 | Зажим | 2 |
| 07 | 4722646 | Водяной шланг | 1 |
| 08 | J271020 | Болт с шайбой | 3 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4192035 | Зажим | 1 |
| 10 | 4514699 | Хомут шланга | 1 |
| 13 | 4252898 | U-образная гайка | 4 |
| 14 | 4664931 | Прокладка | 2 |
| 18 | YA40011480 | Кронштейн | 1 |
| 19 | 4347622 | Болт | 4 |
| 20 | A590108 | Плоская шайба | 8 |
| 21 | J950008 | Гайка | 4 |
| 22 | 4706767 | Выпускная труба | 1 |
| 24 | J921245 | Болт | 4 |
| 25 | J222012 | Шайба | 4 |
| 27 | YA00009362 замена: YA00019238 | Воздушный шланг | 2 |
| 27 | YA00019238 | Воздушный шланг | 1 |
| 29 | YA00000681 | Зажим шланг | 4 |
| 30 | YA00000682 | Датчик давления | 1 |
| 31 | YA00000683 | Болт | 4 |
| 32 | YA00009435 | Датчик термостатический | 1 |
| 33 | YA00009436 | Датчик термостатический | 1 |
| 34 | YA00000686 | Кронштейн | 2 |
| 35 | YA00009341 | Зажим жгут проводов | 3 |
| 36 | YA00009342 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
