Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM) — HITACHI ZX350LC-5B

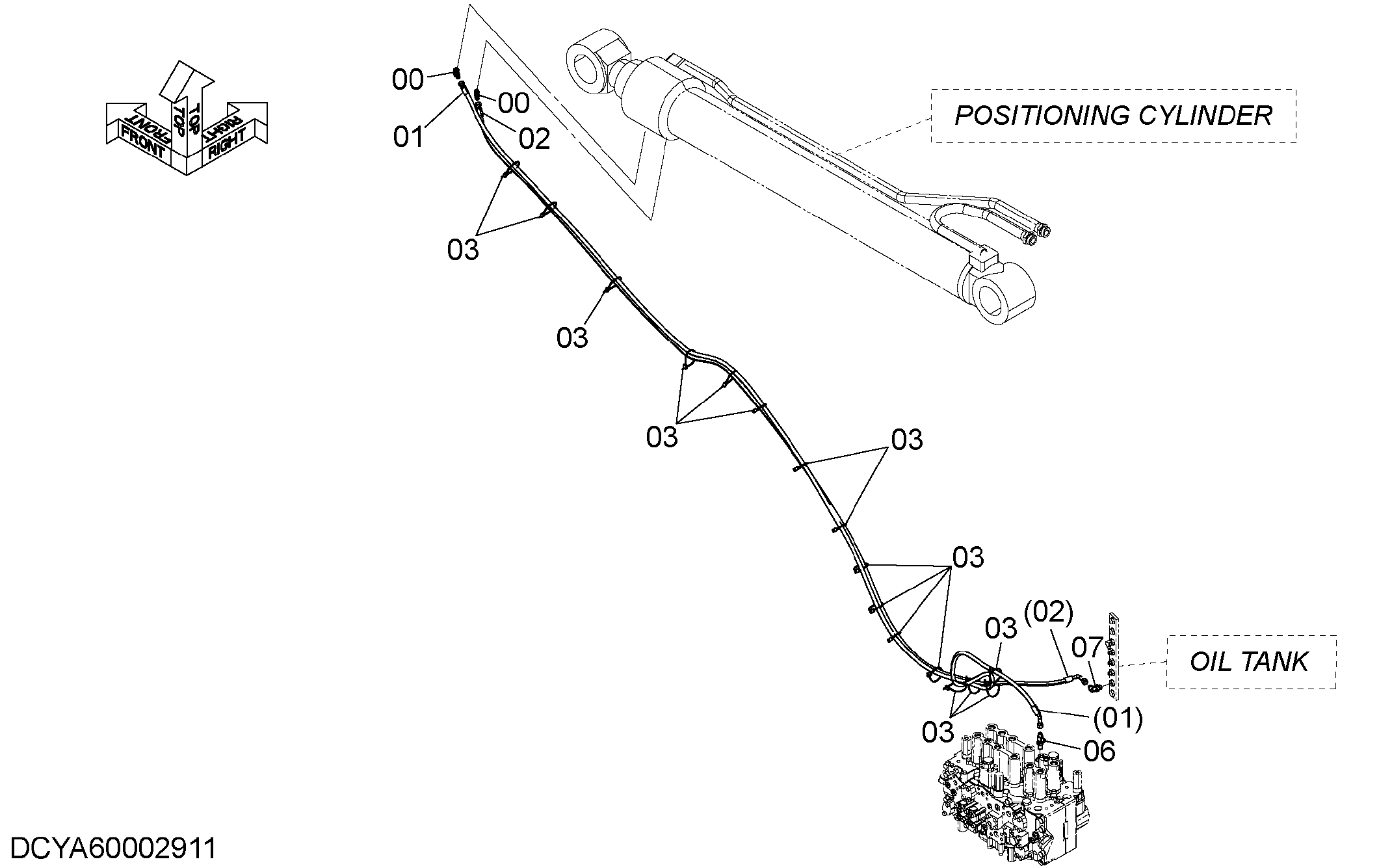

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | YA60003462 | В сборе шланг | 1 |
| 01A | YA00004910 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 12 |
| 02 | 9219028 | Шланг в сборе | 1 |
| 02A | 4488144 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 10 |
| 03 | 4055312 | Ленточный зажим | 16 |
| 06 | 4208910 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
