Основные гидролинии (4) — HITACHI ZX350LC-5B

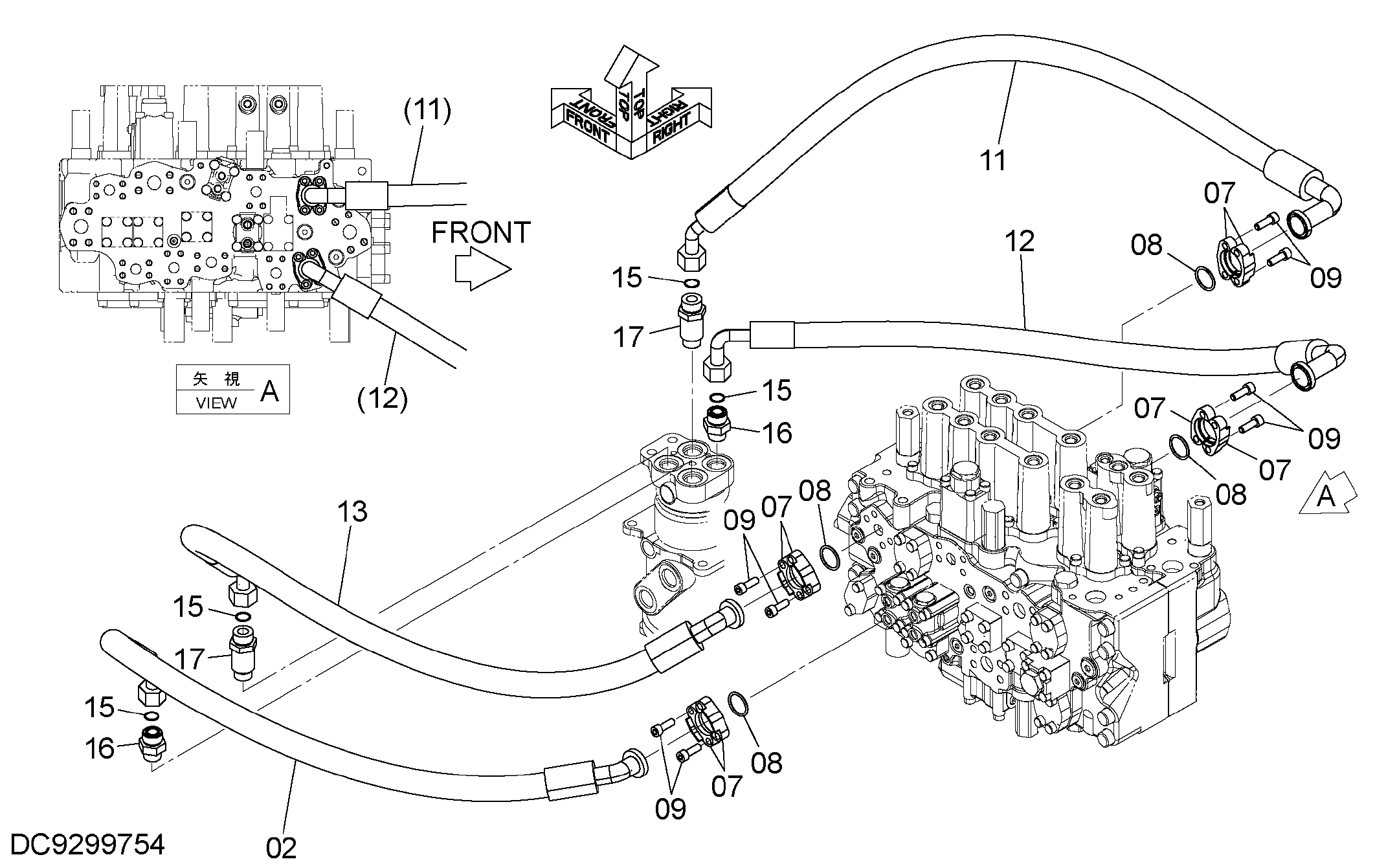

Заводская схема «Основные гидролинии (4)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9300107 | В сборе шланг | 1 |
| 02A | 4697004 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 5 |
| 07 | 962453 | Разъёмный фланец | 8 |
| 08 | 966993 | Уплотнительное кольцо | 4 |
| 09 | J781030 | Болт с внутренним шестигранником | 16 |
| 11 | 9312955 | В сборе шланг | 1 |
| 11A | 4712333 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
| 12 | 9312956 | В сборе шланг | 1 |
| 12A | 4712334 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 4 |
| 13 | 9312957 | В сборе шланг | 1 |
| 13A | 4712335 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 5 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4189539 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
