Каталог запчастей HITACHI
Стрела — HITACHI ZX350LC-5B

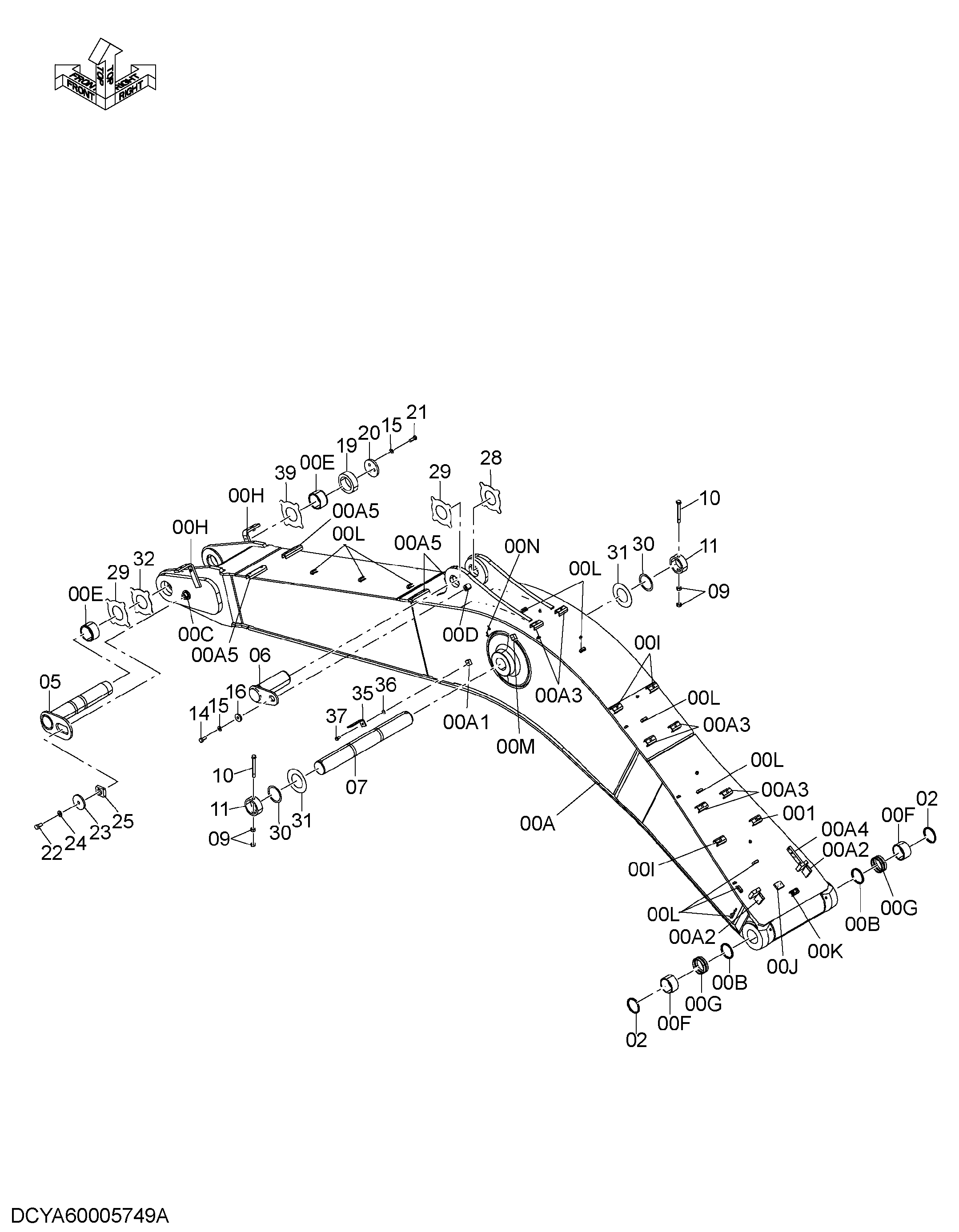

Заводская схема «Стрела» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005237 | Стрела | 1 |
| 00A | 5012687 | Стрела | 1 |
| 00A1 | 4644727 | Седло винта | 1 |
| 00A2 | 4710820 | Седло винта | 2 |
| 00A3 | 9767178 | Седло винта | 6 |
| 00A4 | 4624799 | Блок | 1 |
| 00A5 | YA40001536 | Седло винта | 4 |
| 00B | 4085479 | Пылезащитное уплотнение | 2 |
| 00C | 4611731 | Ограничитель | 1 |
| 00D | 4438594 | Седло винта | 1 |
| 00E | 4717175 | Втулка | 2 |
| 00F | 4724236 | Втулка | 2 |
| 00G | 4724237 | Втулка | 2 |
| 00H | YA40005154 | Кронштейн | 2 |
| 00I | 9767178 | Седло винта | 4 |
| 00J | 4657883 | Седло винта | 1 |
| 00K | 9764238 | Седло винта | 1 |
| 00L | 929968 | Зажим WD. | 10 |
| 00M | 4644727 | Седло винта | 1 |
| 00N | 4272256 | Зажим WD. | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 05 | YA40005293 | Палец | 1 |
| 06 | 8096435 | Палец | 1 |
| 07 | 3079491 | Палец | 1 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 11 | 4662435 | Ограничитель | 2 |
| 14 | J921840 | Болт | 1 |
| 15 | J222018 | Шайба | 4 |
| 16 | 4441471 | Пластина | 1 |
| 19 | 4621176 | Проставка | 1 |
| 20 | 4611642 | Ограничитель | 1 |
| 21 | J921850 | Болт | 3 |
| 22 | J922245 | Болт | 1 |
| 23 | 4611733 | Пластина | 1 |
| 24 | J222022 | Шайба | 1 |
| 25 | 4611688 | Блок | 1 |
| 28 | 4445635 | Упорная пластина | 1 |
| 29 | 4445636 | Упорная пластина | 2 |
| 30 | 4445637 | Упорная пластина | 2 |
| 31 | 4450015 | Упорная пластина | 2 |
| 32 | 4706698 | Упорная пластина | 1 |
| 35 | 4224631 | Кронштейн | 1 |
| 36 | J222014 | Шайба | 1 |
| 37 | J901430 | Болт | 1 |
| 39 | 4713229 | Упорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
