Трансмиссия (поворот) — HITACHI ZX350LC-5B

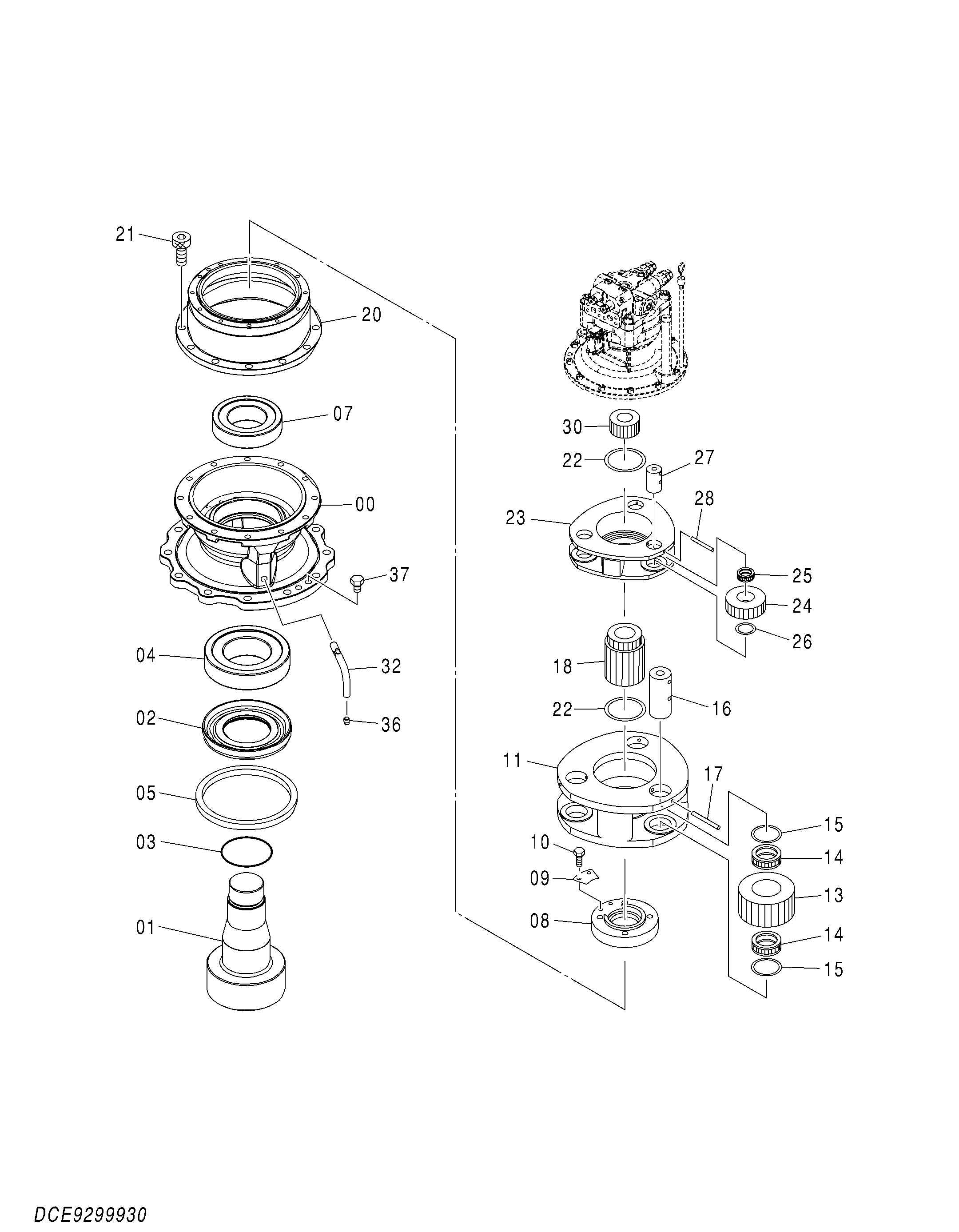

Заводская схема «Трансмиссия (поворот)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9299930 | Поворот устройство | 1 | |
| 00 | 1033255 | Корпус | 1 |
| 01 | 2050987 | Вал проп. | 1 |
| 02 | 3088071 | Втулка | 1 |
| 03 | 4412650 | Уплотнительное кольцо | 1 |
| 04 | 4430716 | Роликовый подшипник | 1 |
| 05 | 4430715 | Масляное уплотнение | 1 |
| 07 | 4402481 | Роликовый подшипник | 1 |
| 08 | 3101122 | Гайка | 1 |
| 09 | 4430563 | Стопорная пластина | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | 2050998 | Водило | 1 |
| 13 | 3115428 | Планетарная шестерня | 3 |
| 14 | 4445254 | Игольчатый подшипник | 6 |
| 15 | 4644567 | Упорная пластина | 6 |
| 16 | 4430714 | Палец | 3 |
| 17 | 4404947 | Пружинный штифт | 3 |
| 18 | 3075692 | Солнечная шестерня | 1 |
| 20 | 1032127 | Коронная шестерня | 1 |
| 21 | M342050 | Болт с внутренним шестигранником | 12 |
| 22 | 4194454 | Упорная пластина | 2 |
| 23 | 1032128 | Водило | 1 |
| 24 | 3098513 | Планетарная шестерня | 3 |
| 25 | 4685231 | Игольчатый подшипник | 3 |
| 26 | 4430667 | Упорная пластина | 3 |
| 27 | 4144558 | Палец | 3 |
| 28 | 4144525 | Пружинный штифт | 3 |
| 30 | 3101105 | Солнечная шестерня | 1 |
| 32 | 3088126 | Трубка | 1 |
| 36 | 94-2012 | Пробка | 1 |
| 37 | 4445354 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
