Пилотные гидролинии (слидинг кабина)(2) — HITACHI ZX350LC-5B

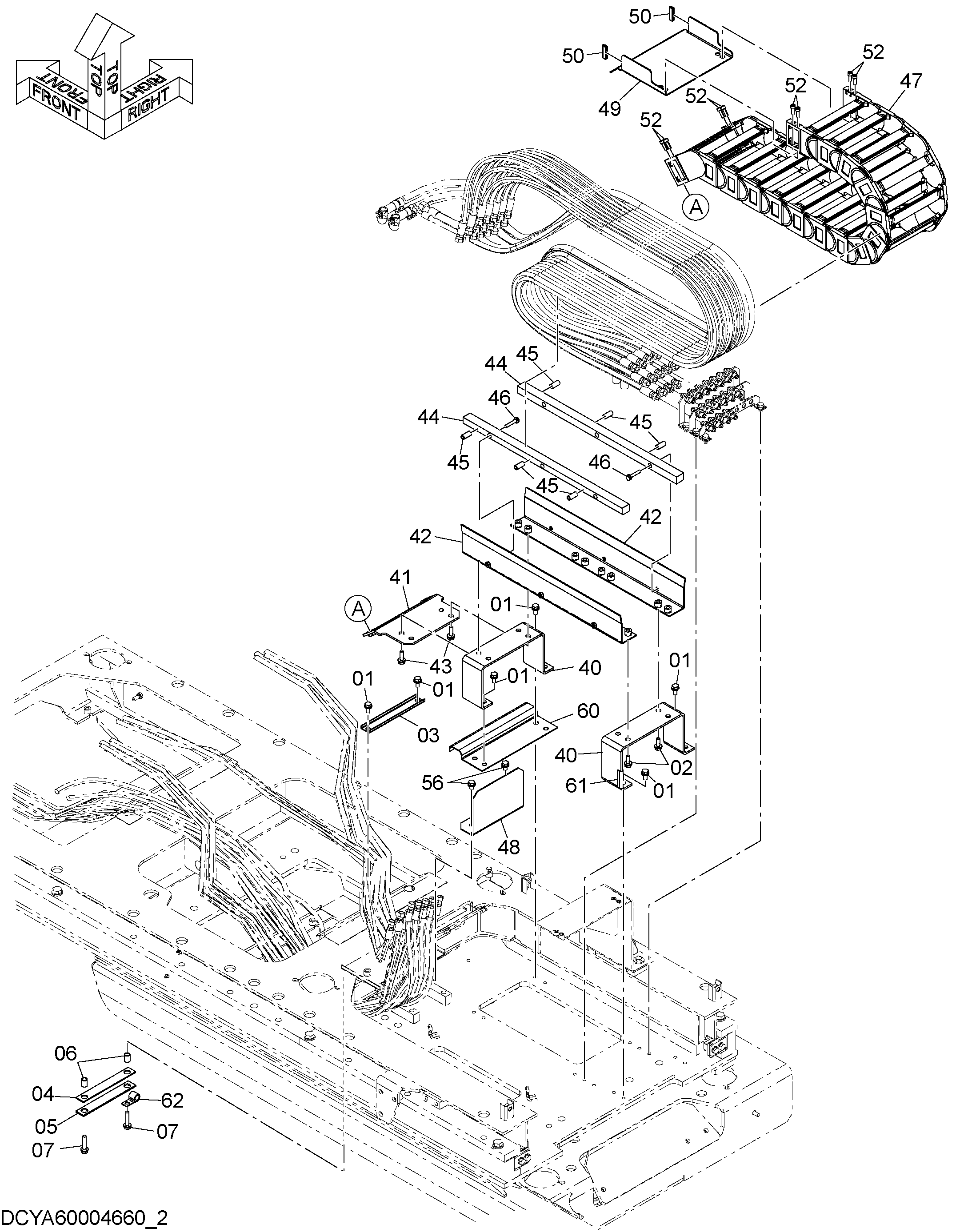

Заводская схема «Пилотные гидролинии (слидинг кабина)(2)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 10 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4436124 | Хомут шланга | 1 |
| 04 | 4672169 | Резиновая прокладка | 1 |
| 05 | 4672170 | Пластина | 1 |
| 06 | YA00010064 | Проставка | 2 |
| 07 | J271050 | Болт с шайбой | 2 |
| 07A | J901050 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 40 | 3120944 | Кронштейн | 2 |
| 41 | 8128561 | Кронштейн | 1 |
| 42 | 8124774 | Направляющая | 2 |
| 43 | J271035 | Болт с шайбой | 4 |
| 43A | J901035 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4733553 | Резиновая прокладка | 2 |
| 45 | 4723627 | Проставка | 6 |
| 46 | J260845 | Болт с шайбой | 6 |
| 46A | J900845 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 47 | 4721760 | Направляющая шланг | 1 |
| 48 | 4733579 | Пластина | 1 |
| 49 | 3120943 | Кронштейн | 1 |
| 50 | 4488326 | Резиновое уплотнение | 2 |
| 52 | J780825 | Болт с внутренним шестигранником | 8 |
| 56 | J271020 | Болт с шайбой | 2 |
| 56A | J901020 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 60 | YA00008092 | Пластина | 1 |
| 61 | 4288797 | Амортизатор | 1 |
| 62 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
