Пилотные гидролинии (2)(тип H18LD, тип H20LD) — HITACHI ZX350LC-5B

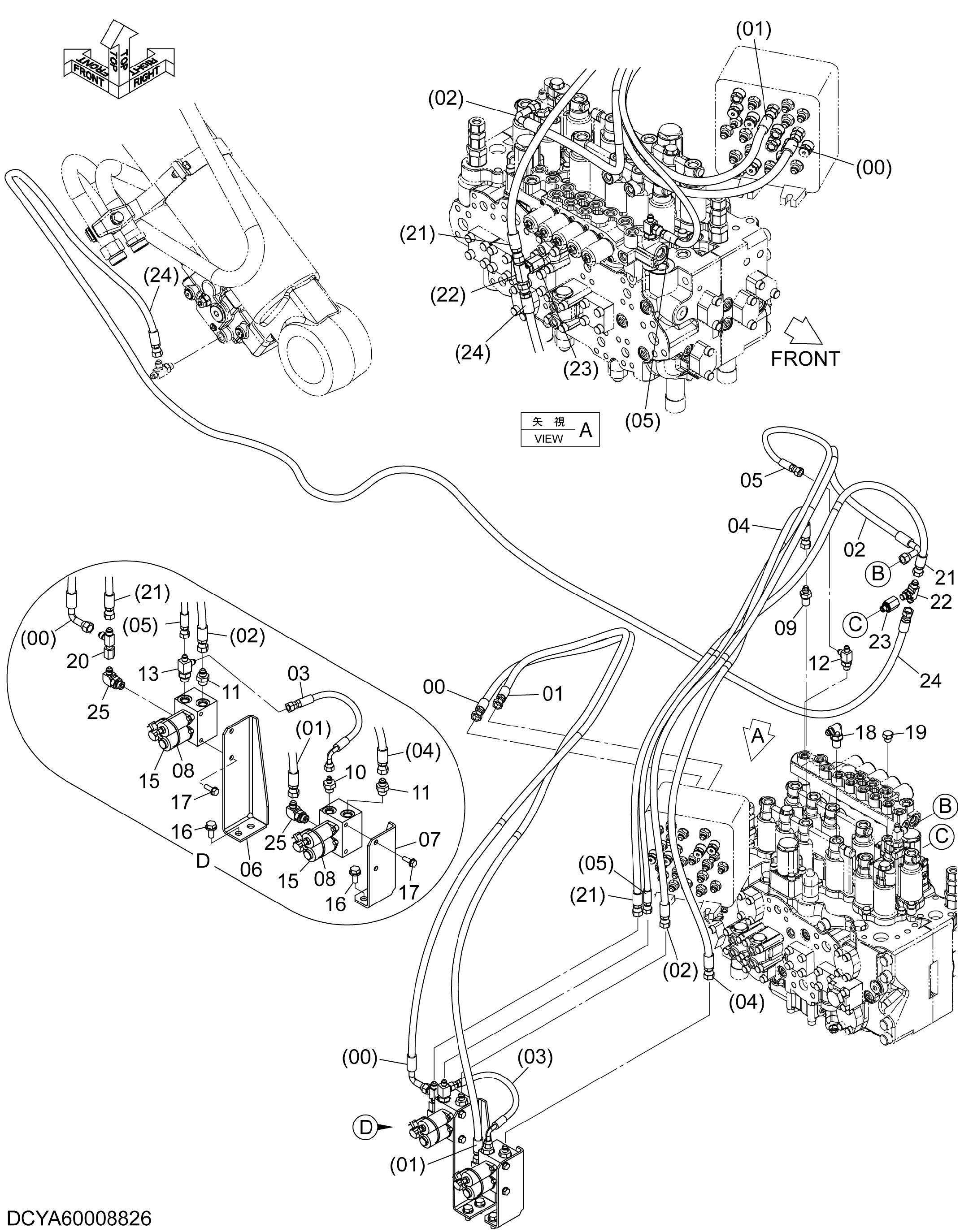

Заводская схема «Пилотные гидролинии (2)(тип H18LD, тип H20LD)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4720411 | Шланг | 1 |
| 01 | YA00012364 | Шланг | 1 |
| 02 | 4313347 | Шланг | 1 |
| 03 | 4223572 | Шланг | 1 |
| 04 | 4659749 | Шланг | 1 |
| 05 | 4661783 | Шланг | 1 |
| 06 | YA00011409 | Кронштейн | 1 |
| 07 | YA00011423 | Кронштейн | 1 |
| 08 | 4055312 | Ленточный зажим | 2 |
| 09 | 4202422 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852432 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4432560 | Блок клапанов | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J260825 | Болт с шайбой | 4 |
| 17A | J900825 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4208913 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4246672 | Соединительный штуцер | 1 |
| 21 | 4258885 | Шланг | 1 |
| 22 | 4208473 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4202564 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | YA60002315 | В сборе шланг | 1 |
| 24A | YA00003373 | Шланг | 1 |
| 24B | 4327293 | Трубка спирал | 10 |
| 25 | 4711798 | Фильтр | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
