Радиатор — HITACHI ZX350LC-5B

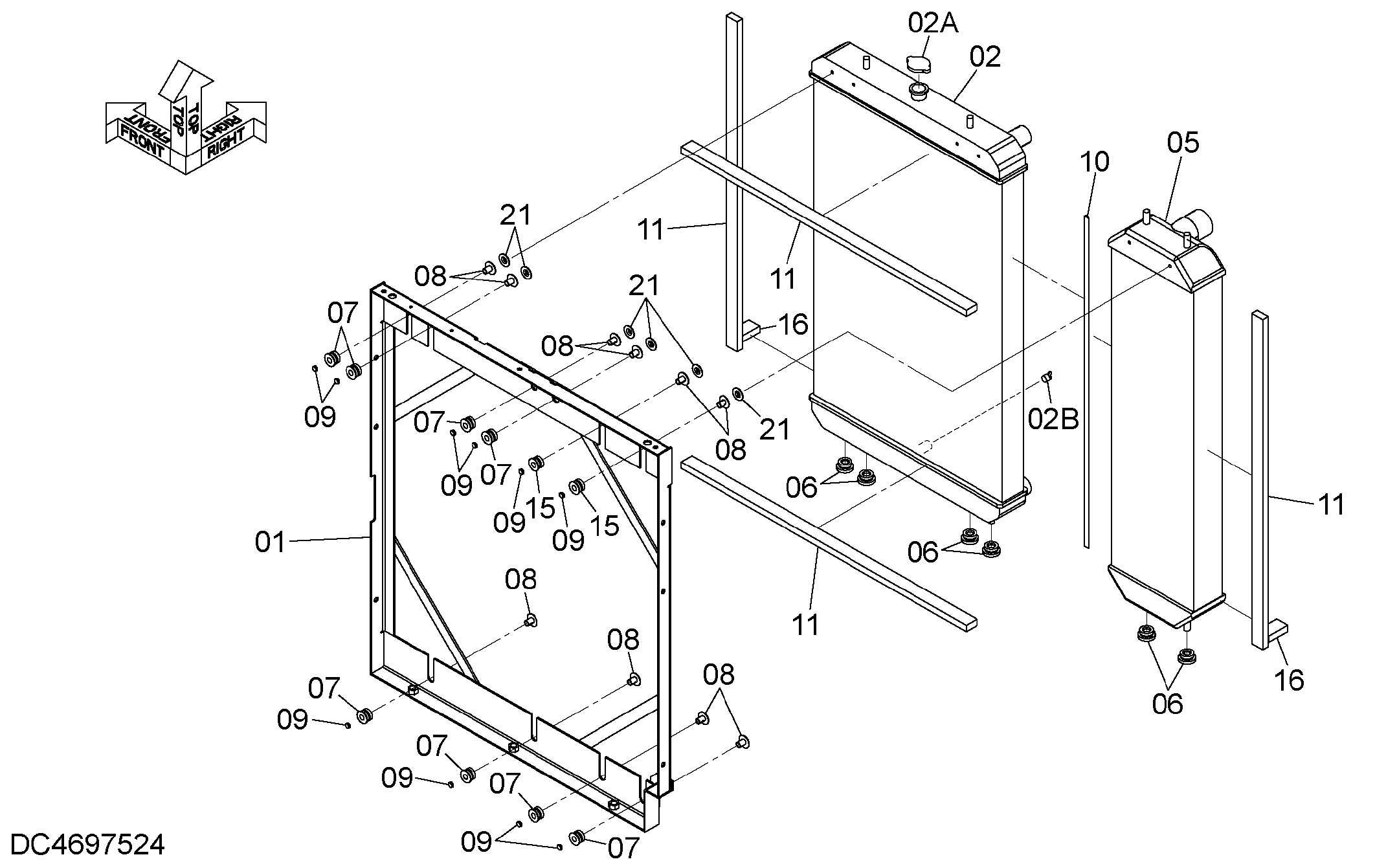

Заводская схема «Радиатор» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4697524 | Радиатор | 1 | |
| 01 | XB00002166 | Рама в сборе | 1 |
| 02 | YA00001633 | RAD C/в сборе | 1 |
| 02A | 4650360 | Колпачок | 1 |
| 02B | 4655627 | Пробка | 1 |
| 05 | YA00001634 | I/колр в сборе | 1 |
| 06 | 4655625 | Резиновая прокладка | 6 |
| 07 | 4655624 | Резиновая прокладка | 8 |
| 08 | 4655623 | Втулка | 10 |
| 09 | 4655622 | Болт | 10 |
| 10 | 4698464 | Манжета | 1 |
| 11 | 4655620 | Манжета | 4 |
| 15 | 4655612 | Резиновая прокладка | 2 |
| 16 | 4655619 | Манжета | 2 |
| 21 | XB00001952 | Втулка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
