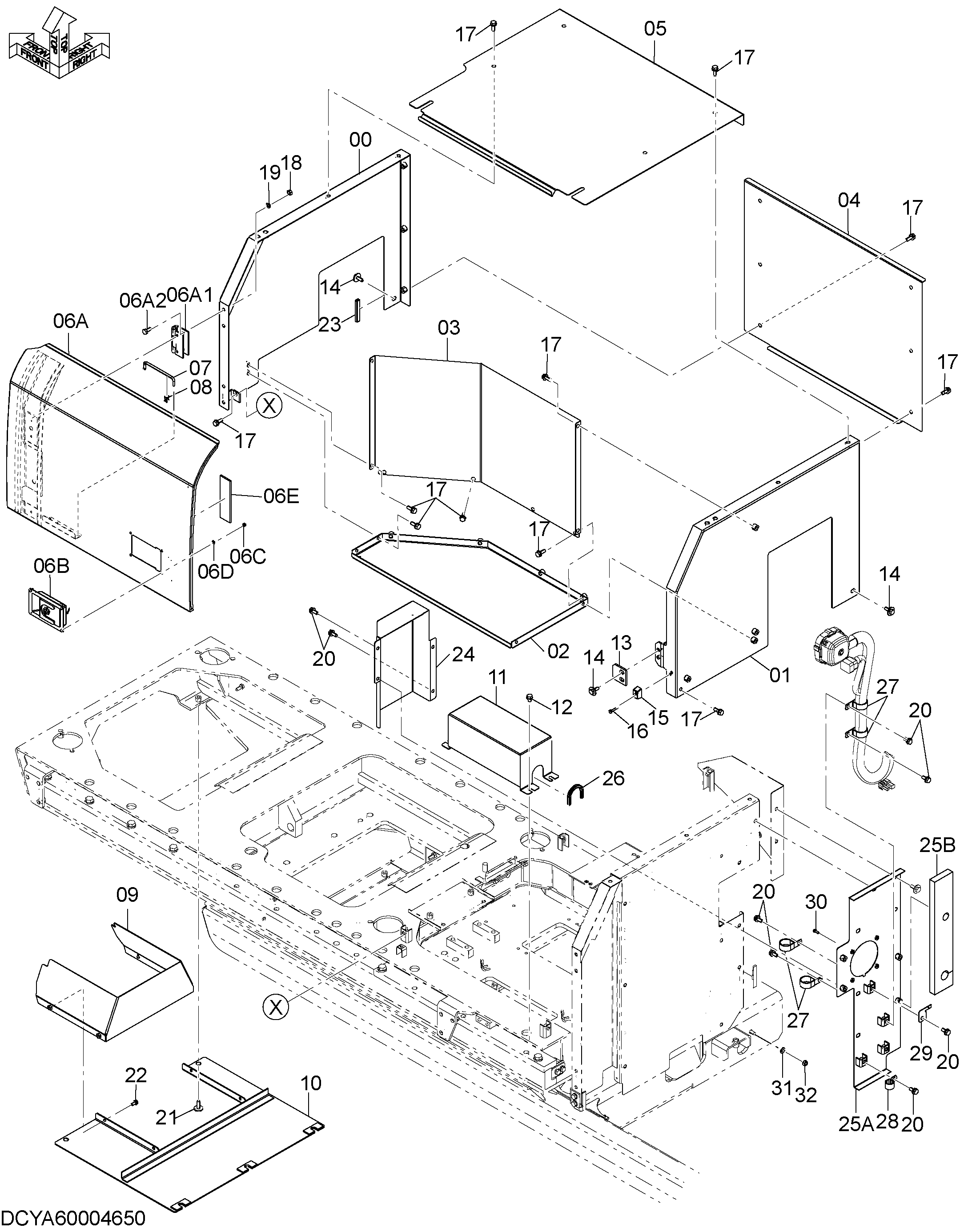

Крышка (слидинг кабина)(1) — HITACHI ZX350LC-5B
Заводская схема «Крышка (слидинг кабина)(1)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7061685 | Крышка | 1 |
| 01 | 7061686 | Крышка | 1 |
| 02 | 8128570 | Крышка | 1 |
| 03 | 2060632 | Крышка | 1 |
| 04 | 3123259 | Крышка | 1 |
| 05 | YA40004613 | Крышка | 1 |
| 06 | YA60004960 | Дверь | 1 |
| 06A | YA40004612 | Дверь | 1 |
| 06A1 | 3104320 | Петля | 2 |
| 06A2 | J921025 | Болт | 4 |
| 06B | 4652498 | Блокировка (левый) | 1 |
| 06C | M500605 | Гайка | 4 |
| 06D | A590106 | Плоская шайба | 4 |
| 06E | 4654109 | Резиновая прокладка | 1 |
| 07 | 4639112 | Стойка | 1 |
| 08 | 4647195 | Держатель | 1 |
| 09 | 8107212 | Крышка | 1 |
| 10 | 8128576 | Крышка | 1 |
| 11 | 3123260 | Крышка | 1 |
| 12 | J271016 | Болт с шайбой | 4 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4638905 | Ограничитель | 1 |
| 14 | J281030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4652573 | Ограничитель | 1 |
| 16 | J260635 | Болт с шайбой | 2 |
| 16A | J900635 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | J271030 | Болт с шайбой | 24 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J950010 | Гайка | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J271025 | Болт с шайбой | 10 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281035 | Болт с шайбой | 5 |
| 21A | J901035 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J260820 | Болт с шайбой | 4 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4649377 | Резиновая прокладка | 1 |
| 24 | YA00007251 | Крышка | 1 |
| 25 | YA60004973 | Крышка | 1 |
| 25A | YA40004614 | Крышка | 1 |
| 25B | YA00007272 | Резиновое уплотнение | 1 |
| 26 | 4663490 | Уплотнительная окантовка | 1 |
| 27 | 4190291 | Зажим | 4 |
| 28 | 4190263 | Зажим | 1 |
| 29 | 4724377 | Кронштейн | 1 |
| 30 | J460620 | Винт с шайбой | 4 |
| 31 | A590110 | Плоская шайба | 1 |
| 32 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
