Пилотные гидролинии (1)(тип H18LD, тип H20LD) — HITACHI ZX350LC-5B

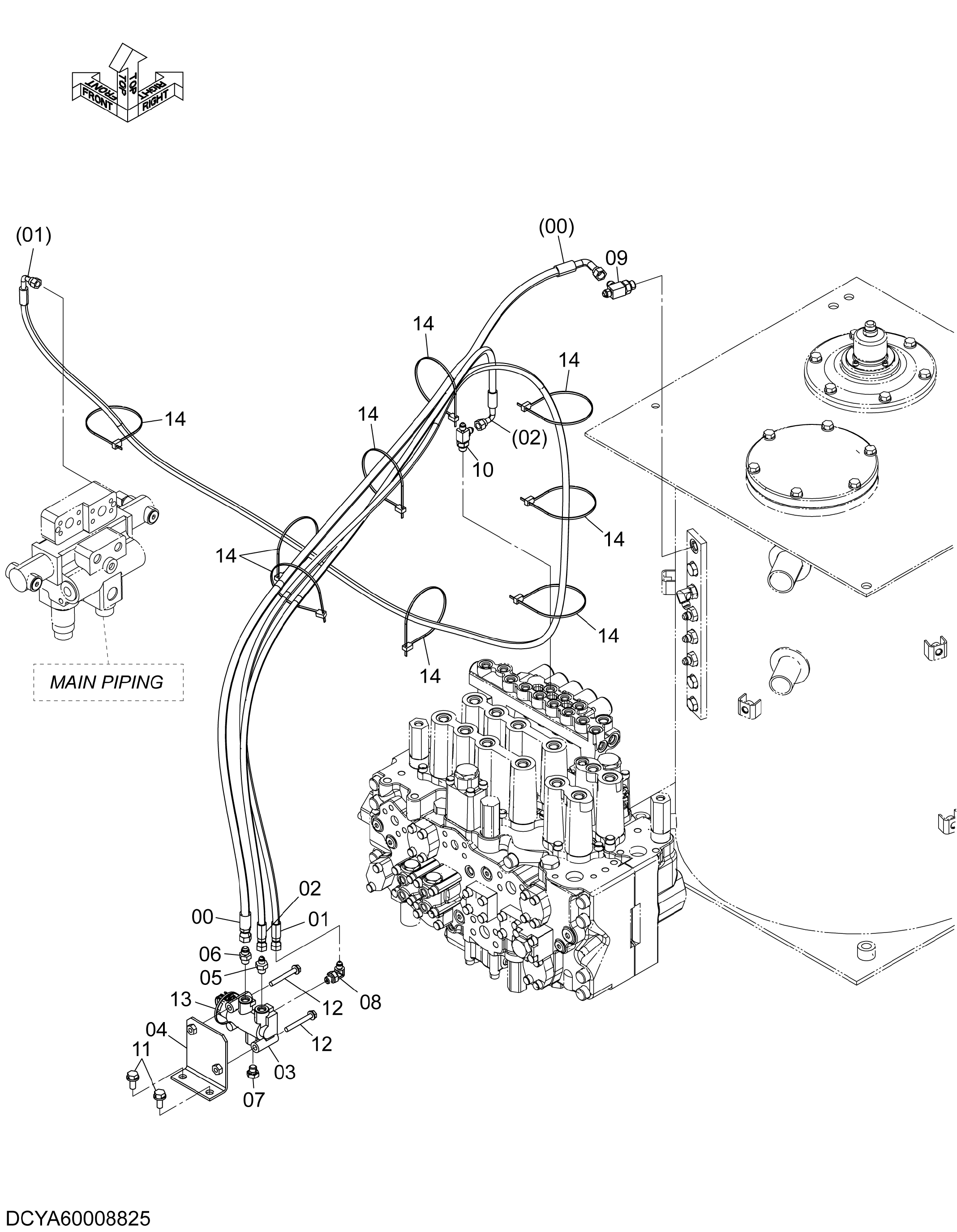

Заводская схема «Пилотные гидролинии (1)(тип H18LD, тип H20LD)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4671446 | Шланг | 1 |
| 01 | 4732599 | Шланг | 1 |
| 02 | 4667903 | Шланг | 1 |
| 03 | 9218206 | Электромагнитный клапан | 1 |
| 04 | YA40007527 | Кронштейн | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852422 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J260865 | Болт с шайбой | 2 |
| 12A | J900865 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 14 | 4323613 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
