Гидроцилиндр рукояти (с шланг защита от разрыва клапан) — HITACHI ZX350LC-5B

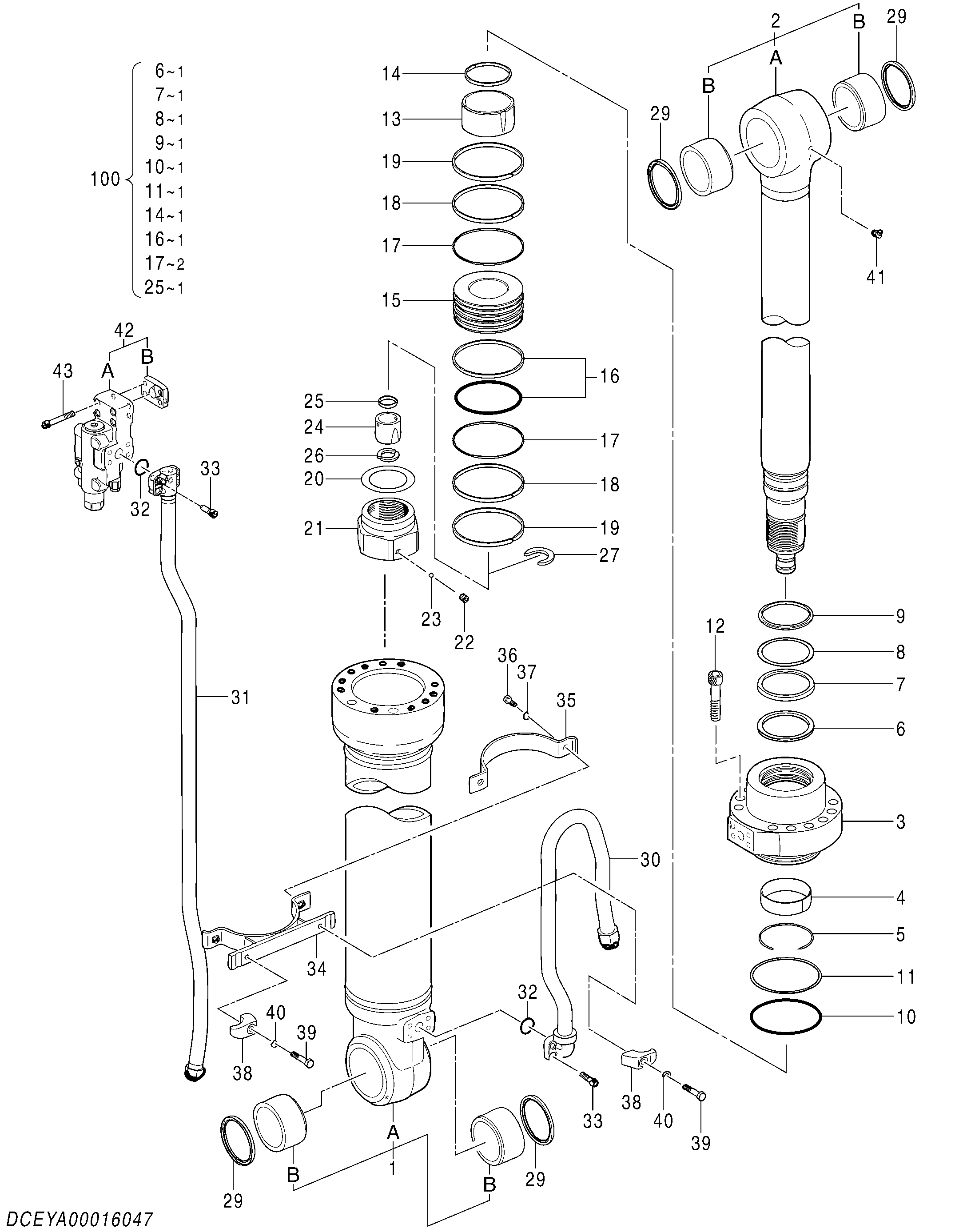

Заводская схема «Гидроцилиндр рукояти (с шланг защита от разрыва клапан)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00016047	Гидроцилиндр рукояти	1
1	XB00001754	Труба гидроцилиндра	1
1B	4630702	Втулка	2
2	XB00001756	Шток поршня	1
2B	4630702	Втулка	2
3	0975405	Головка гидроцилиндра	1
4	0352704	Втулка	1
5	0133103	Стопорное кольцо	1
6	0975406	Кольцо буффер	1
7	0975407	У-ринг	1
8	0975408	Опорное кольцо	1
9	0972105	Грязесъёмное кольцо	1
10	A811160	Уплотнительное кольцо	1
11	4170546	Опорное кольцо	1
12	0875605	Болт с внутренним шестигранником	12
13	0975409	Амортизирующий подшипник	1
14	0975410	Уплотнение амортизатор	1
15	0917105	Поршень	1
16	4170547	Уплотнительное кольцо	1
17	0875607	Опорное кольцо	2
18	0972106	Направляющее кольцо	2
19	0259307	Направляющее кольцо	2
20	0450511	Регулировочная шайба	1
21	0917106	Гайка	1
22	0353012	Установочный винт	1
23	0353011	Стальной шарик	1
24	0975412	Амортизирующий подшипник	1
25	0937410	Уплотнение амортизатор	1
26	0492212	Ограничитель	2
27	0975413	Кольцо стопорный	1
29	0420110	Грязесъёмное кольцо	4
30	0975415	Трубка	1
31	YA00016625	Трубка	1
32	984614	Уплотнительное кольцо	2
33	M341236	Болт с внутренним шестигранником	8
34-40	1111304	Лента	1
34	0975421	Лента	1
35	0975422	Лента	1
36	J901035	Болт	2
37	A590910	Пружинная шайба	2
38	4720564	Хомут трубки	2
39	0237417	Болт	2
40	0208516	Пружинная шайба	2
41	XB00001092	Пресс-маслёнка	1
42	YA00016495	Удерживающий клапан	1
42A	4722908	Удерживающий клапан	1
42B	YA00016221	Пластина	1
43	M341280	Болт с внутренним шестигранником	4
100	YA00006597	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
