Крышка двигателя — HITACHI ZX350LC-5B

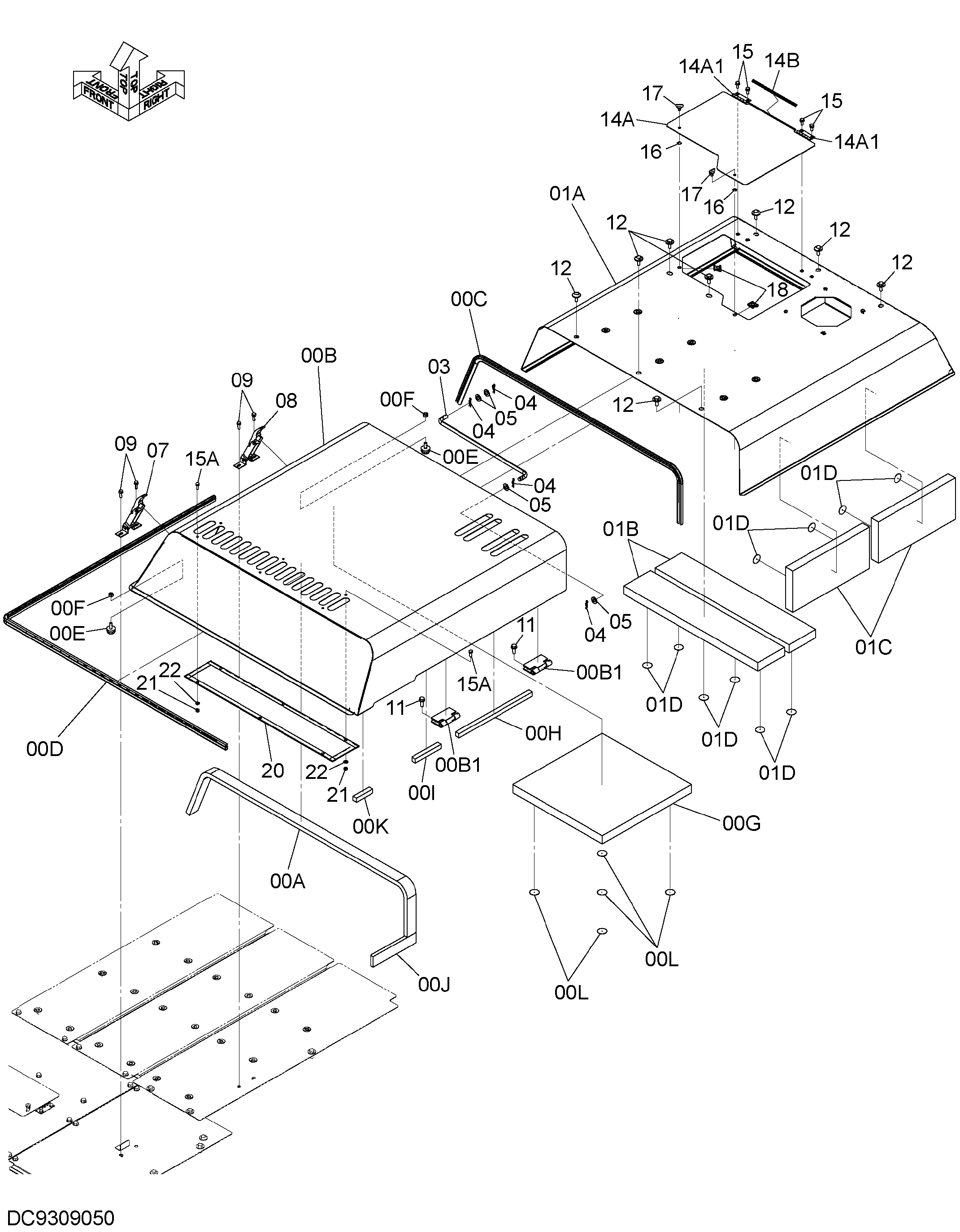

Заводская схема «Крышка двигателя» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057808 | Крышка двигатель | 1 |
| 00A | 4440703 | Резиновая прокладка | 1 |
| 00B | 5012085 | Крышка двигатель | 1 |
| 00B1 | 3072015 | Петля | 2 |
| 00C | 4720313 | Уплотнительная окантовка | 1 |
| 00D | 4720314 | Уплотнительная окантовка | 1 |
| 00E | 4294508 | Ограничитель | 2 |
| 00F | J950010 | Гайка | 2 |
| 00G | YA00001066 | Резиновое уплотнение | 1 |
| 00H | YA00001067 | Резиновое уплотнение | 1 |
| 00I | YA00001068 | Резиновое уплотнение | 1 |
| 00J | YA00001069 | Резиновое уплотнение | 1 |
| 00K | YA00001070 | Резиновое уплотнение | 1 |
| 00L | 4287137 | Шайба | 5 |
| 01 | YA60000780 | Крышка двигатель | 1 |
| 01A | 6027736 | Крышка двигатель | 1 |
| 01B | YA00001064 | Резиновое уплотнение | 2 |
| 01C | YA00001065 | Резиновое уплотнение | 2 |
| 01D | 4287137 | Шайба | 10 |
| 03 | 4648887 | Стойка | 1 |
| 04 | 4022700 | Стопорный палец | 4 |
| 05 | A590114 | Плоская шайба | 4 |
| 07 | 4429044 | Защёлка | 1 |
| 08 | 4429045 | Защёлка | 1 |
| 09 | J260825 | Болт с шайбой | 4 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281030 | Болт с шайбой | 8 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 14 | YA60005988 | Крышка | 1 |
| 14A | YA40000882 | Крышка | 1 |
| 14A1 | 4405875 | Петля | 1 |
| 14B | 4663490 | Уплотнительная окантовка | 1 |
| 15 | J260820 | Болт с шайбой | 4 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4712903 | Фиксатор | 2 |
| 17 | 4712904 | Палец | 2 |
| 18 | 4712905 | Зажим | 2 |
| 20 | YA40000881 | Сетка | 1 |
| 21 | J950008 | Гайка | 6 |
| 22 | A590108 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
