PTO трубопроводы — HITACHI ZX350LC-5B

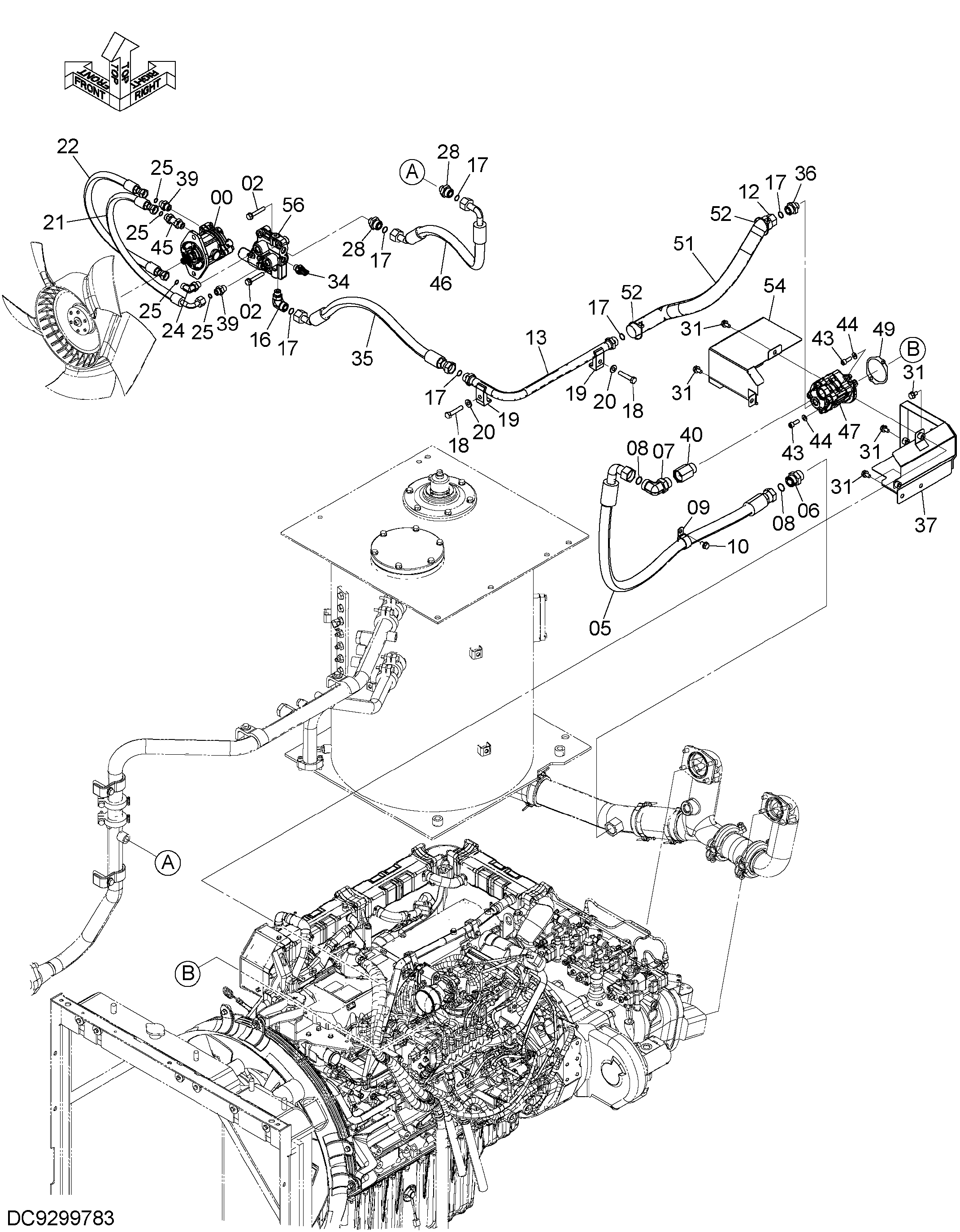

Заводская схема «PTO трубопроводы» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00010267 | Гидромотор | 1 |
| 02 | J271065 | Болт с шайбой | 3 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 4698031 | Шланг | 1 |
| 06 | A853188 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853388 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4190264 | Зажим | 1 |
| 10 | J271020 | Болт с шайбой | 1 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4698030 | Шланг | 1 |
| 13 | 9770884 | Трубка | 1 |
| 16 | A853346 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 6 |
| 18 | J921260 | Болт | 2 |
| 19 | 4190126 | Хомут трубки | 2 |
| 20 | J222012 | Шайба | 2 |
| 21 | 4695170 | Шланг | 1 |
| 22 | 4312285 | Шланг | 1 |
| 24 | A853344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 4 |
| 28 | A853146 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | J271020 | Болт с шайбой | 6 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | 4703324 | Датчик давления | 1 |
| 34A | 4365826 | Уплотнительное кольцо | 1 |
| 35 | 4702987 | Шланг | 1 |
| 36 | A853146 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 7057392 | Крышка | 1 |
| 39 | A853144 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4622046 | Адаптер | 1 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | J781030 | Болт с внутренним шестигранником | 2 |
| 44 | A590110 | Плоская шайба | 2 |
| 45 | 4199247 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | YA60007755 | В сборе шланг | 1 |
| 46A | YA00002696 | Шланг | 1 |
| 46B | 4327294 | Защитный кожух | 2 |
| 47 | 4712470 | Шестерённый насос | 1 |
| 49 | 4722115 | Прокладка | 1 |
| 51 | 4722108 | Защита шланга | 1 |
| 52 | 4055312 | Ленточный зажим | 2 |
| 54 | 7053906 | Крышка | 1 |
| 56 | YB60000351 | Гидрораспределитель | 1 |
| 56 | YB60001075 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
