Пилотные гидролинии (1) — HITACHI ZX350LC-5B

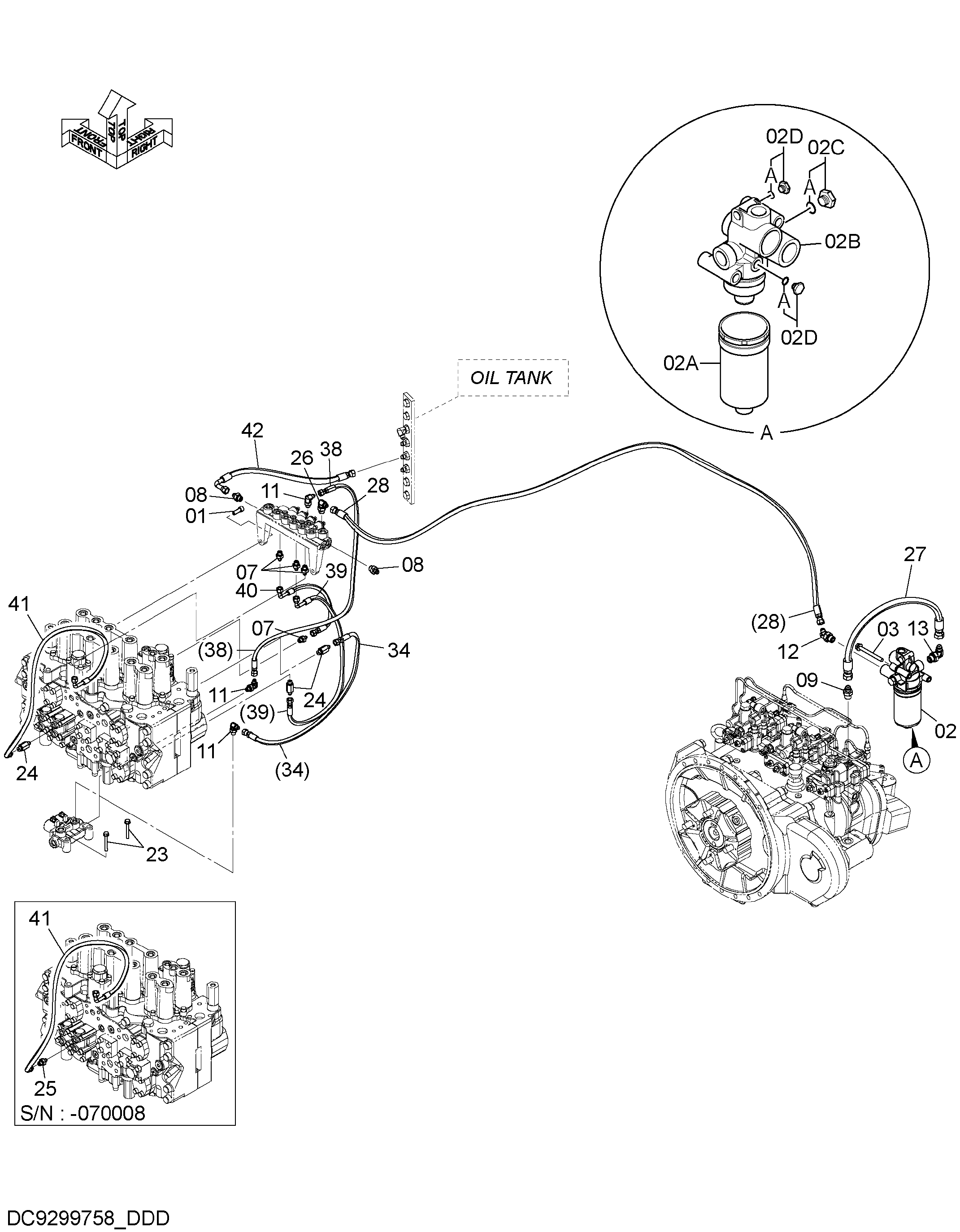

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | 4629717 | Масляный фильтр | 1 |
| 02A | 4630525 | Фильтрующий элемент | 1 |
| 02C | A885002 | Пробка | 2 |
| 02CA | 957366 | Уплотнительное кольцо | 1 |
| 02D | A885004 | Пробка | 1 |
| 02DA | 4506418 | Уплотнительное кольцо | 1 |
| 03 | J271000 | Болт с шайбой | 2 |
| 03A | J901000 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 07 | A852122 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852243 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | J260860 | Болт с шайбой | 2 |
| 23A | J900860 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4270517 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4270517 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852222 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4227025 | Шланг | 1 |
| 28 | 4487978 | Шланг | 1 |
| 34 | 4693173 | Шланг | 1 |
| 38 | 4662944 | Шланг | 1 |
| 39 | 4722667 | Шланг | 1 |
| 40 | 4724784 | Шланг | 1 |
| 40 | YA00013483 | Шланг | 1 |
| 41 | 4724787 | Шланг | 1 |
| 41 | YA00011936 | Шланг | 1 |
| 42 | 4668205 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
