Пилотные гидролинии (7)(пол) — HITACHI ZX350LC-5B

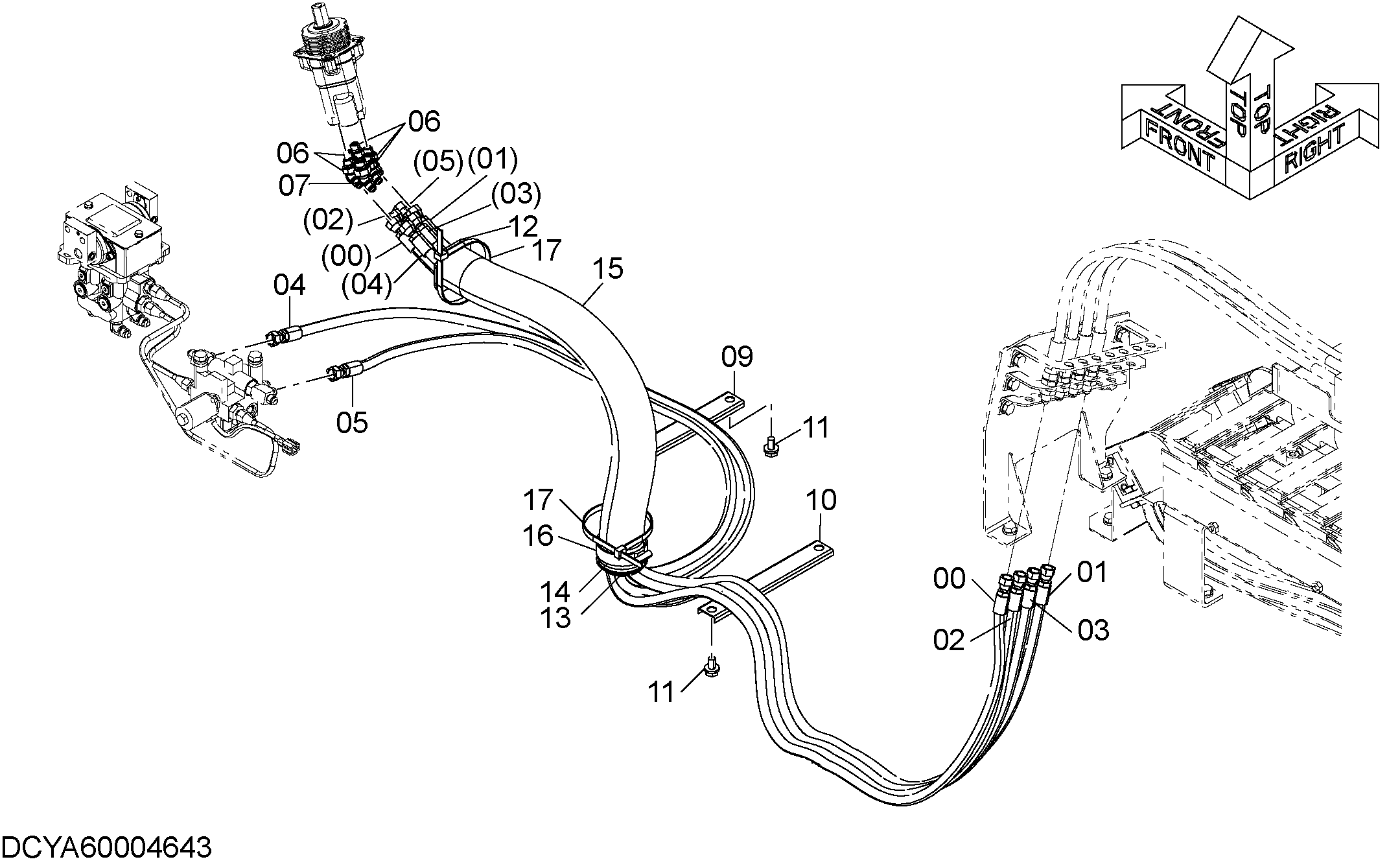

Заводская схема «Пилотные гидролинии (7)(пол)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644141 | Шланг | 1 |
| 01 | 4315308 | Шланг | 1 |
| 02 | 4635234 | Шланг | 1 |
| 03 | 4315839 | Шланг | 1 |
| 04 | 4697506 | Шланг | 1 |
| 05 | 4649118 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852233 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4436124 | Хомут шланга | 1 |
| 10 | 4465377 | Хомут шланга | 1 |
| 11 | J271020 | Болт с шайбой | 4 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 3079728 | Втулка | 1 |
| 13 | YA00000261 | Втулка | 1 |
| 14 | YA00000262 | Проставка | 1 |
| 15 | 4629782 | Шланг | 1 |
| 16 | 4351774 | Хомут шланга | 1 |
| 17 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
